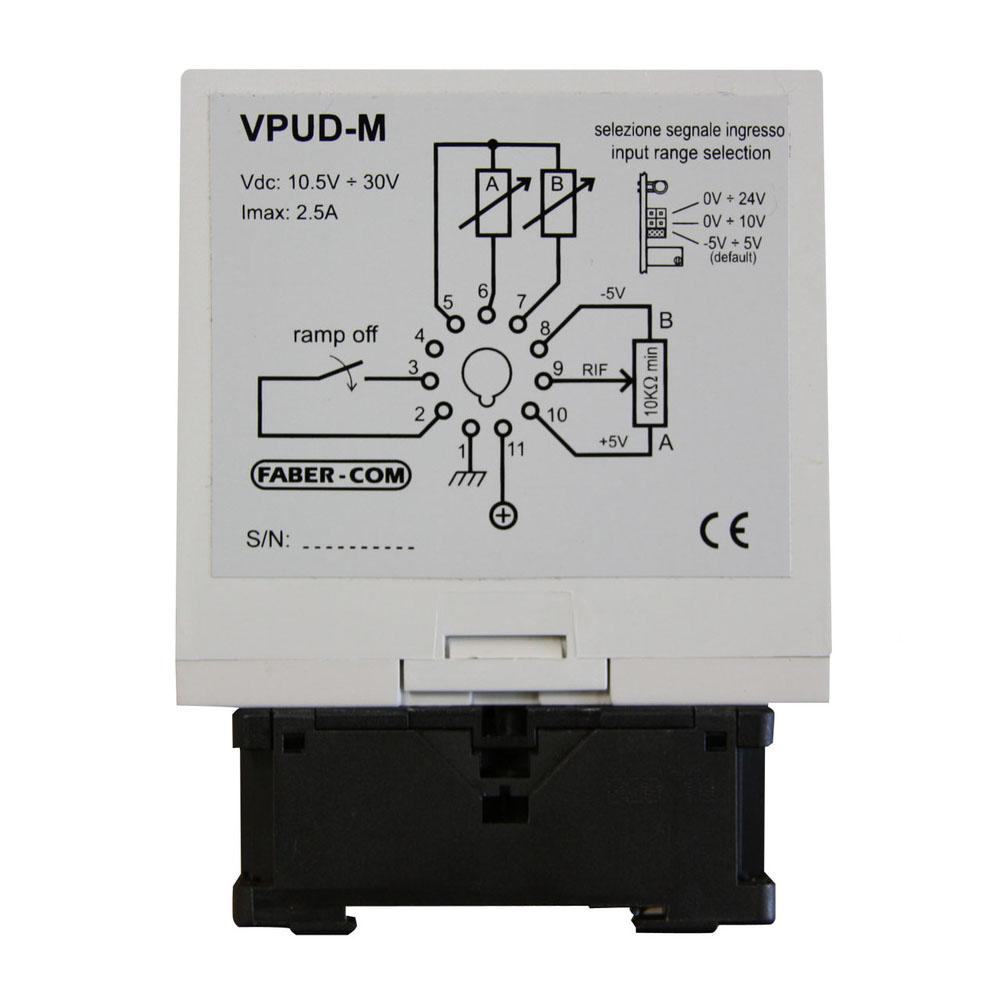

Proportionalverstärker / PWM-Modul für 2 Magnete
Produktinformationen "Proportionalverstärker / PWM-Modul für 2 Magnete"
Proportionalverstärker zur Ansteuerung von Magnetventilen auf PWM-Basis.
Der Proportional-Verstärker wandelt ein analoges Eingangssignal in einen entsprechenden Steuerstrom für Proportionalventile um.
Mit dem PWM Proportionalverstärker kann z.B. ein doppelwirkendes Proportionalventil angesteuert werden.
Die minimalen (BIAS) und maximalen (GAIN) Steuerströme, sowie die Rampenzeit können unabhängig voneinander eingestellt werden.
Eine ausführliche Anleitung finden Sie hier.
Technische Daten
| Versorgungsspannung | 10,5 + 30 VDC |
| Eingangssignal analog | -5V bis 5V / 0V bis 10V / 1/4 - 1/2 - 3/4 Vsupp |
| Max. Ausgangsstrom | 2,5A |
| ext. Versorgung für Poti | -5V und +5V (max. 10mA) |
| PWM Frequenz | 50 - 330 Hz |
