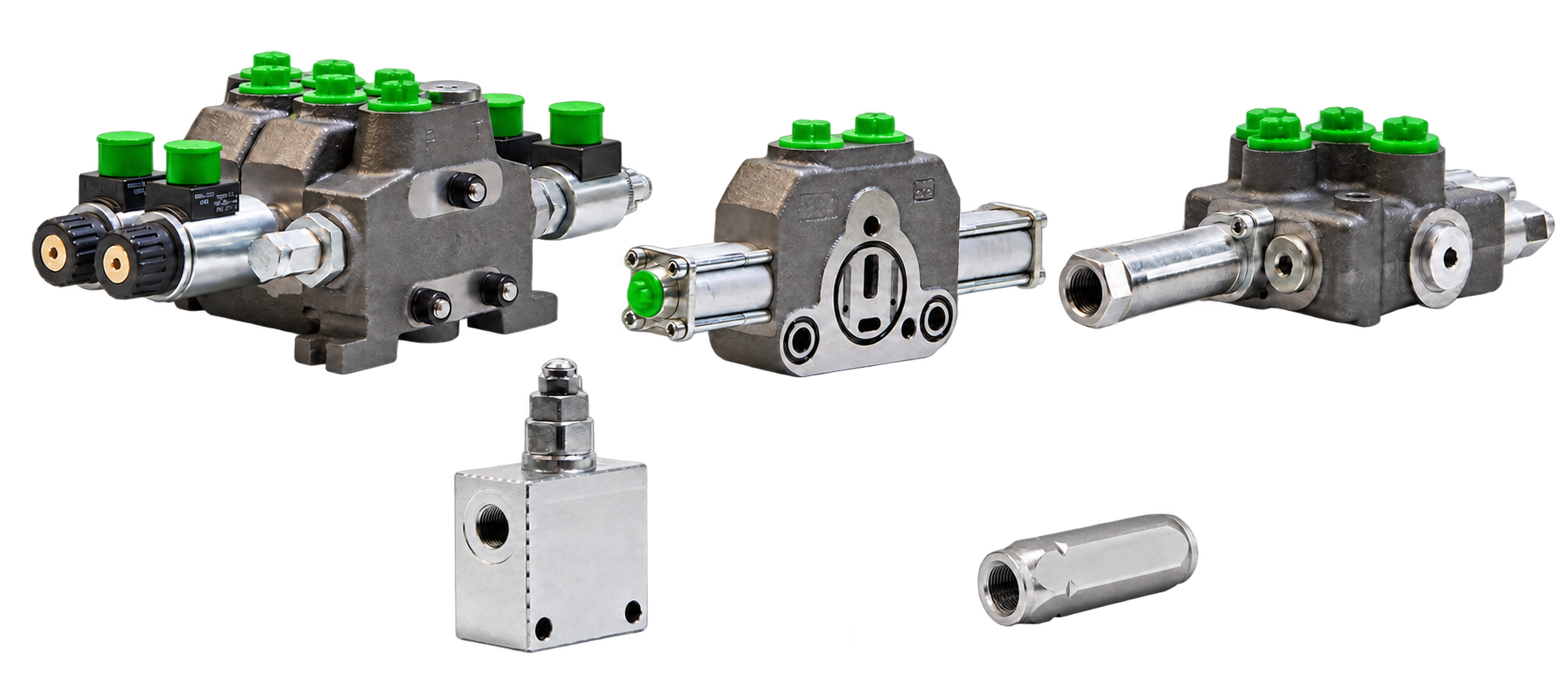

Ventiltechnik
Ventiltechnik zur zuverlässigen Steuerung hydraulischer Anlagen. Monoblock- und Sektionalventile sowie Sperr-, Druck- und Stromventile, passende Ersatzteile und praktische Komplettsets.

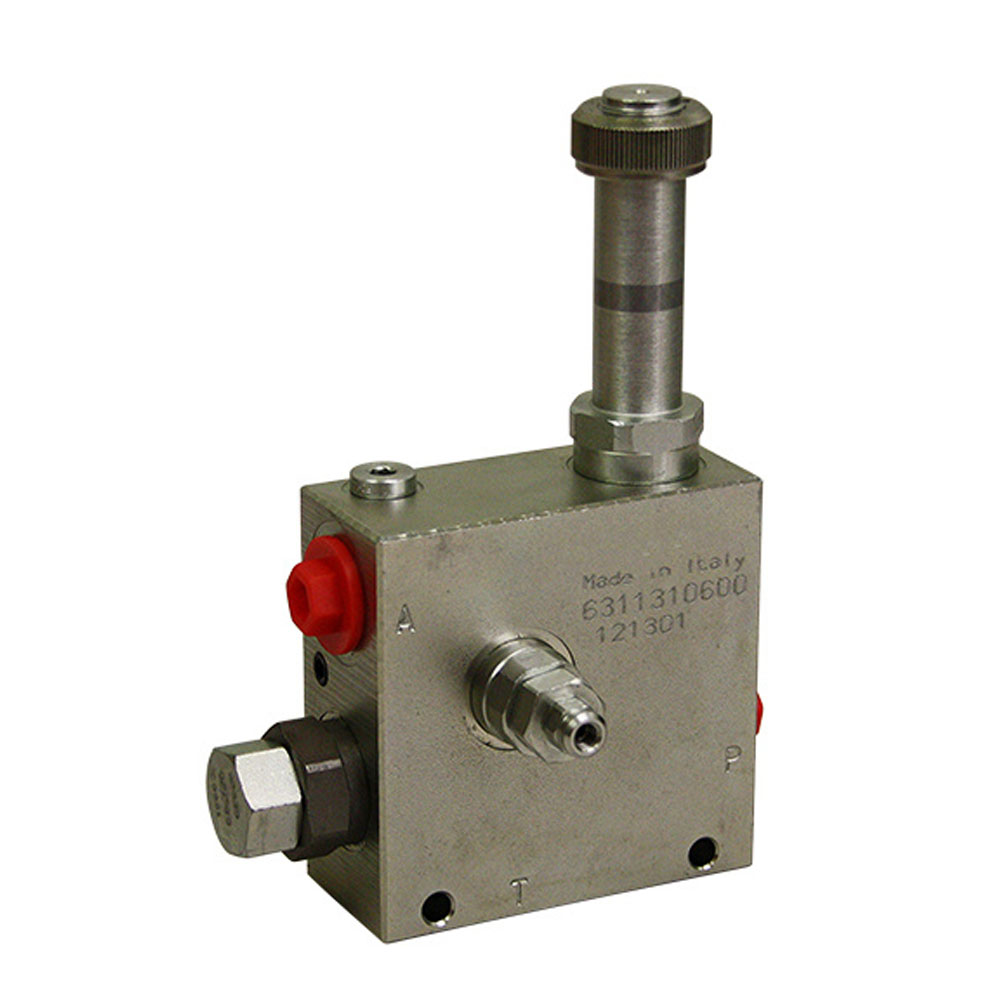

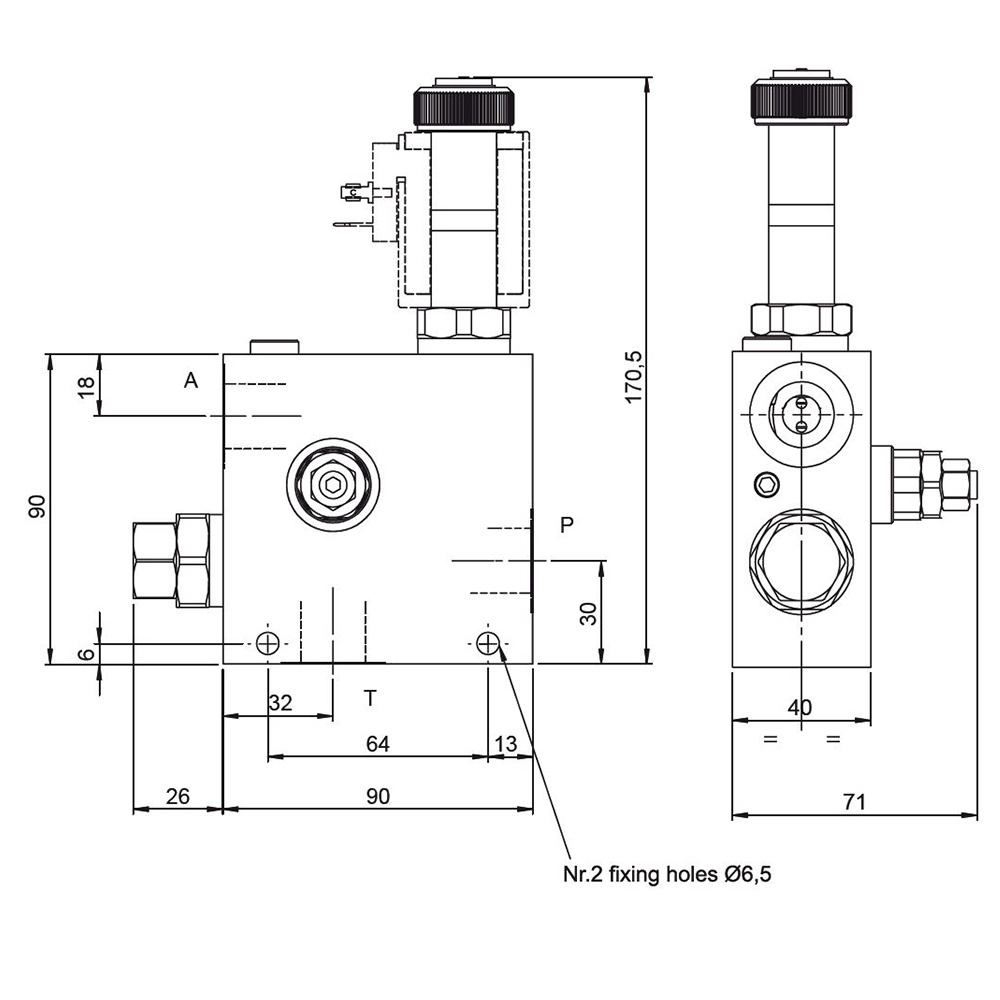

3 Wege Proportional Stromregelventil
Proportional Stromregelventil - kompensiert, mit Handrad, stromlos geschlossen stromlos geschlossen, mit Handrad Technische Details Volumenstrom, geregelt 90 l/min Volumenstrom max. 150 l/min Pmax, Anschluss T 10 bar Pmax, Anschluss P, A 350 bar DBV Einstellbereich 5 – 250 bar Max. Strom mit 12 V 1.800 mA Max. Strom mit 24 V 900 mA PWM 120 Hz Hysterese 5 % Anzugsmoment Ringmutter 5 Nm Magnet CT-9800 bitte separat bestellen Gewicht: 4.48 kg Höhe: 13.66 cm Breite: 8.1 cm Länge:
3 Wege Proportional Stromregelventil
Proportional Stromregelventil - kompensiert, DBV 2/2 stromlos geschlossen, G 1/2" stromlos geschlossen, mit Druckbegrenzung und mit Notbetätigung Technische Details Volumenstrom, geregelt 50 l/min Volumenstrom max. 90 l/min Pmax, Anschluss T 10 bar Pmax, Anschluss P, A 350 bar Max. Strom mit 12 V 1.800 mA Max. Strom mit 24 V 900 mA PWM 120 Hz Hysterese 5 % Anzugsmoment Ringmutter 5 Nm Magnet CT-9800 bitte separat bestellen Gewicht: 2.54 kg Höhe: 7.3 cm Breite: 12.5 cm Länge

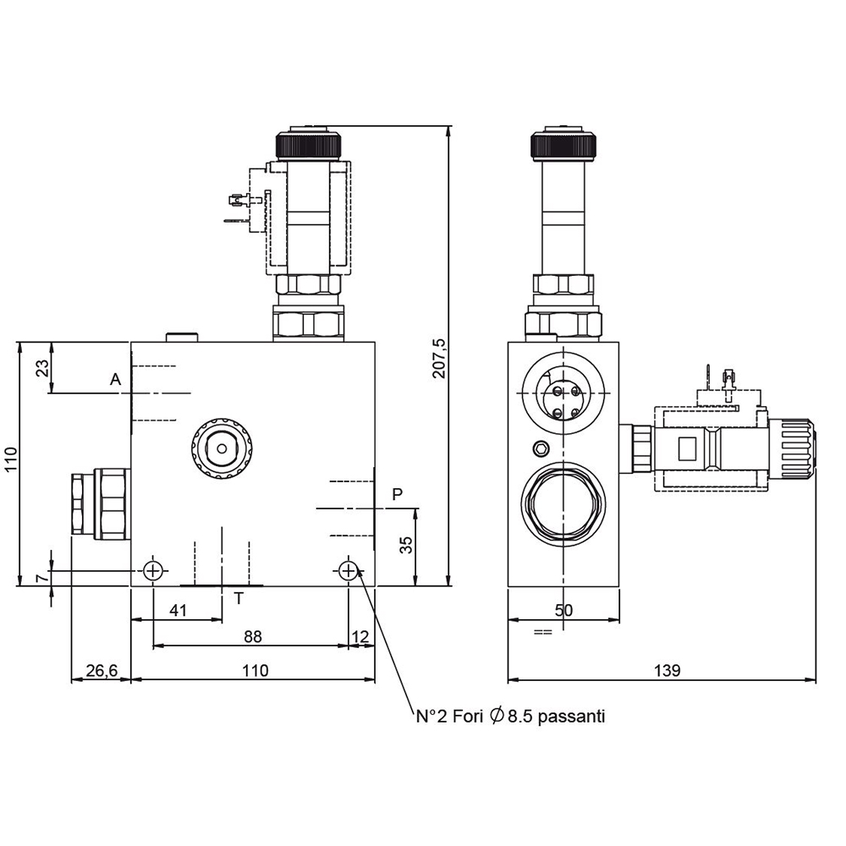

3 Wege Proportional Stromregelventil, kompensiert, DBV 2/2 stromlos geschlossen
Proportional Stromregelventil stromlos geschlossen, mit Druckbegrenzung und mit Notbetätigung Technische Details Volumenstrom, geregelt 50 l/min Volumenstrom max. 150 l/min Pmax, Anschluss T 10 bar Pmax, Anschluss P, A 350 bar DBV Einstellbereich 5 – 250 bar Max. Strom mit 12 V 1.800 mA Max. Strom mit 24 V 900 mA PWM 120 Hz Hysterese 5 % Anzugsmoment Ringmutter 5 Nm

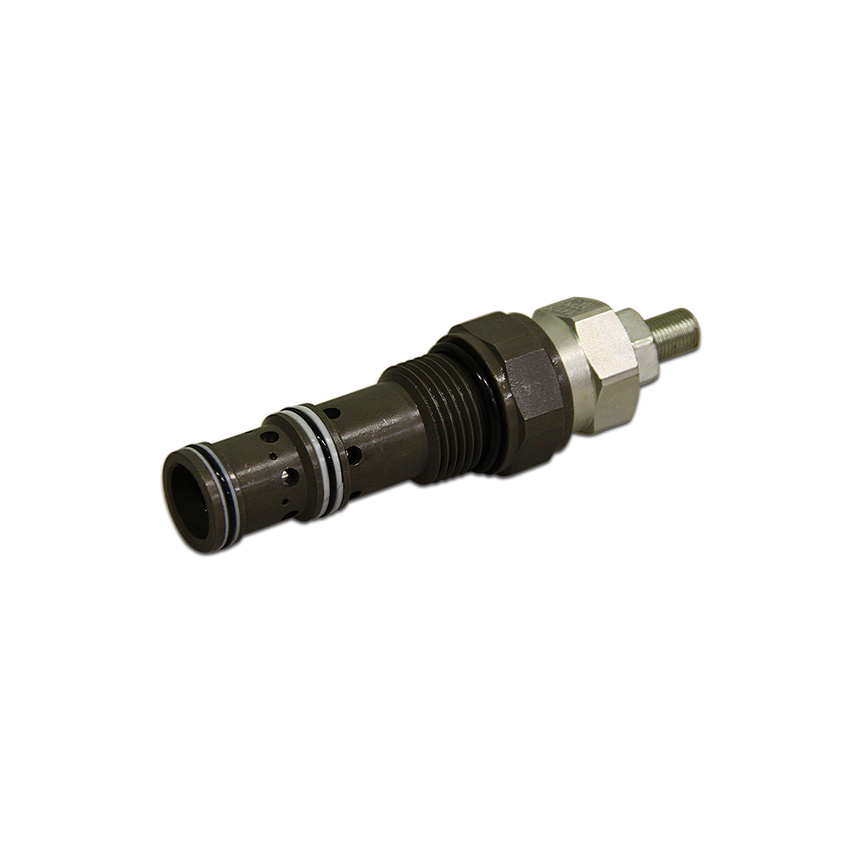

3 Wege Stromregelventil
3 Wege kompensiertes Stromregelventil - kompensiert 90 l/min, 350 bar Technische Details Volumenstrom 90 l/min Volumenstrom geregelt 50 l/min Pmax 350 bar Einstellung über Innensechskant SAE 12 Bohrung C340000 Anzugsmoment 50 NM Plombierkappe Bestell Nr. 4029250280 Passende Gehäuse SAE 12/3 Gewicht: 0.359 kg Höhe: 3 cm Breite: 3 cm Länge: 12.9 cm

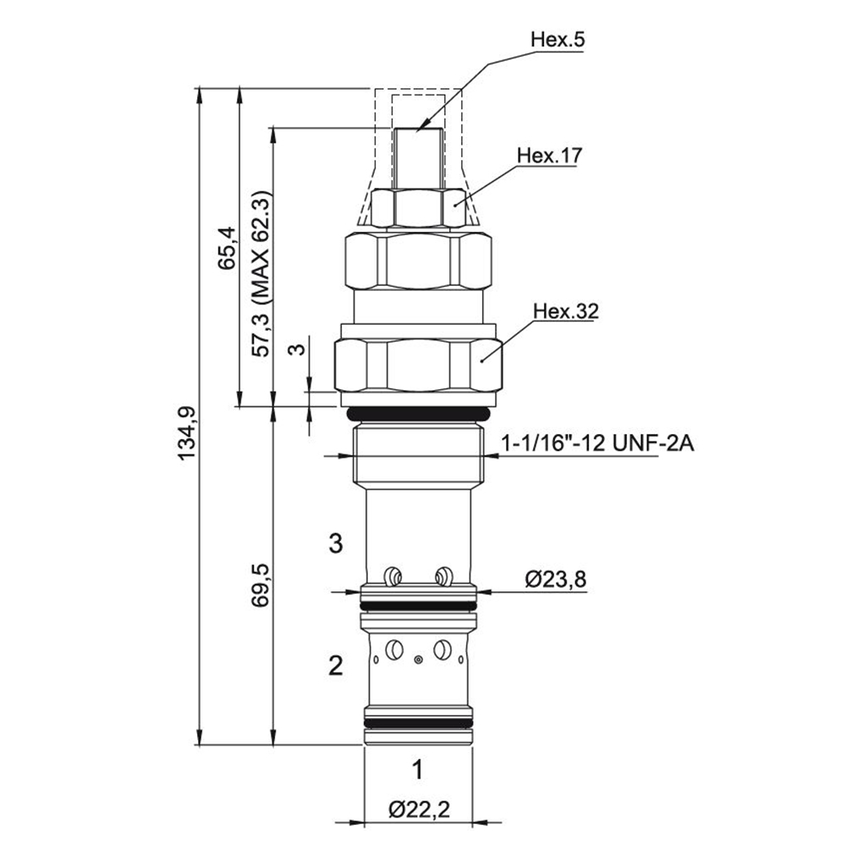

3 Wege Stromregelventil, kompensiert 90 l/min, 350 bar
3 Wege kompensiertes Stromregelventil Technische Details Volumenstrom 90 l/min Volumenstrom geregelt 50 l/min Pmax 350 bar Einstellung über Handrad SAE 12 Bohrung C340000 Anzugsmoment 50 NM Plombierkappe Bestell Nr. 4029250280 Passende Gehäuse SAE 12/3 Gewicht: 0 kg Höhe: 2.22 cm Breite: 2.22 cm Länge: 13.49 cm

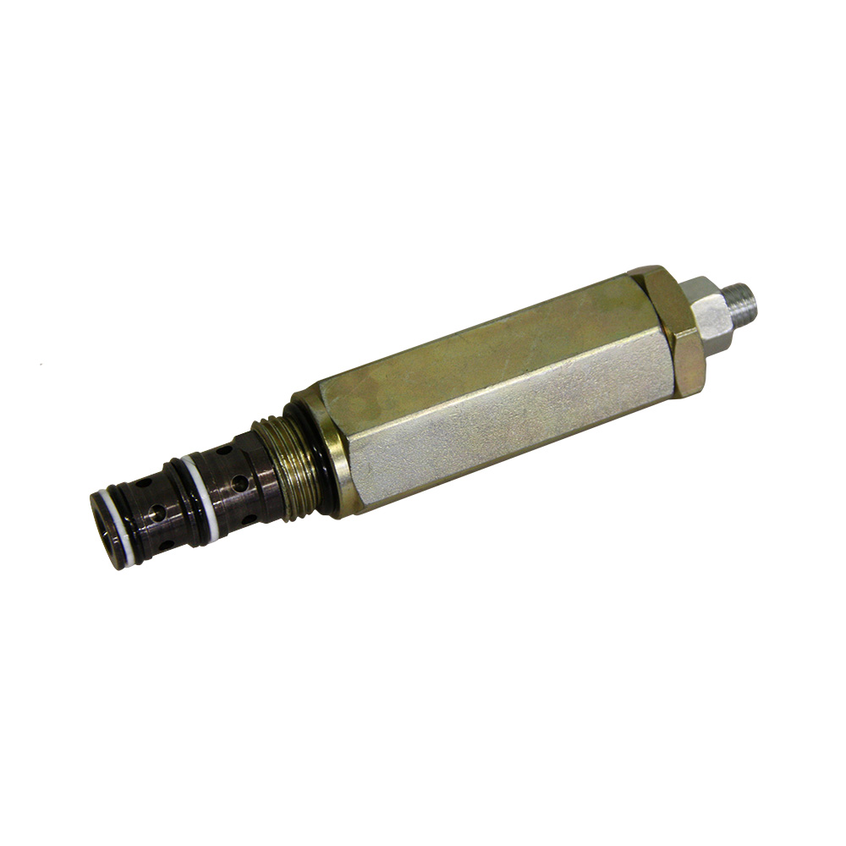

3-Wege Druckreduzierventil CT-122 10/50
Druckbegrenzungsventil CT-122 10/50 Technische Details Nenn Volumenstrom (Q) 10 l/min Max. Arbeitsdruck (P) am Anschluss 2 350 bar Max. Arbeitsdruck (P) am Anschluss 1 100 bar Max. Arbeitsdruck (P) am Anschluss 3 1 bar Dichtungen NBR e PTFE Bohrung C320000 Anzugsdrehmoment 40 Nm Gewicht (mit Magnet) 0,25 kg

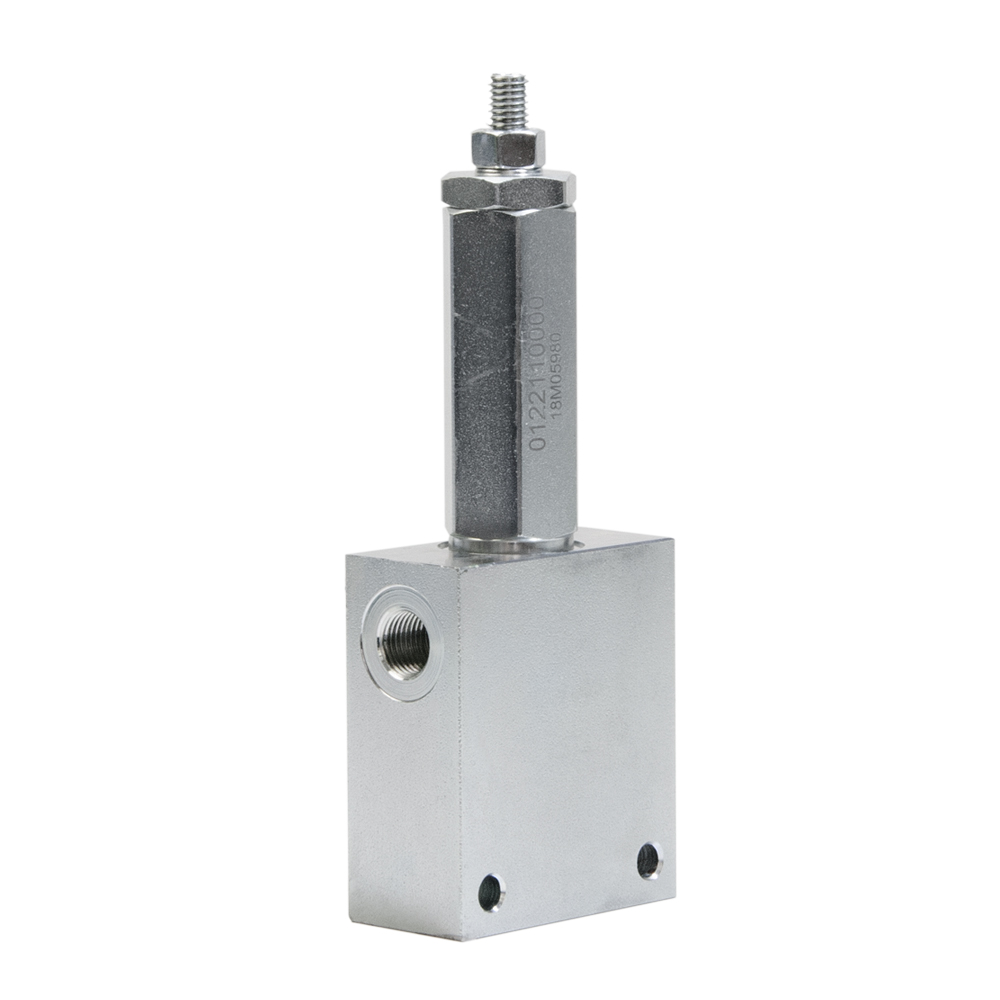

3-Wege Druckreduzierventil direktgesteuert - 10l/min - CT-122
Einschraubpatrone CT-122.1 Gehäuse Typ SAE 8/3 Stahl oder Aluminium G 1/4" Technische Details Nenn Volumenstrom (Q) 10 l/min Max. Arbeitsdruck (P) 250 bar / 350 bar Reduzierter Druck - Einstellbereich 5-50 bar / 20-100 bar (auf Anfrage erhältlich) Betätigung Hydraulisch / Direkt Dichtungen NBR & PTFE Druckreduzier- bzw. Druckminderventile werden verwendet, um einen sekundären Hydraulikkreislauf mit einem niedrigeren Druck zu versorgen, als den Hauptkreislauf.Der gewünschte D

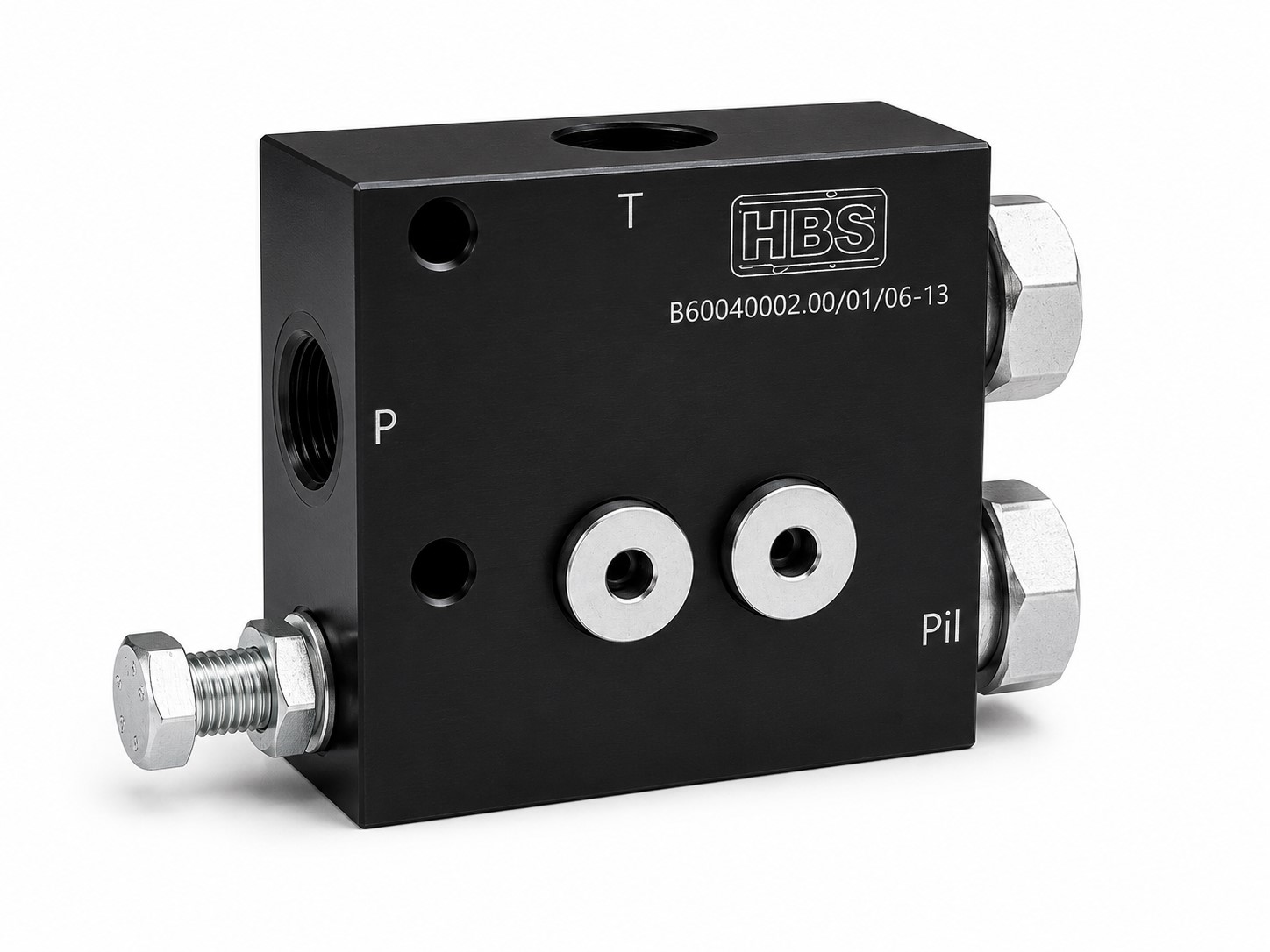

3-Wege-Stromregelventil 3/4" druckkompensiert, Aluminium, 60l/min, 230 bar - HBS
Das vorgesteuerte HBS Druckbegrenzungsventil eignet sich zur zuverlässigen Druckabsicherung und Entlastung in hydraulischen Anlagen. Das Ventil ist für einen maximalen Volumenstrom von 60 l/min und einen maximalen Betriebsdruck von 300 bar ausgelegt. Der einstellbare Druckbereich liegt bei 60-200 bar, die Standard-Druckeinstellung beträgt 200 bar. Das Gehäuse besteht aus eloxiertem Aluminium. Die Anschlüsse sind mit P und T = 1/2" G sowie Pil = 1/4" G ausgeführt. Durch die vorgesteuerte Bauweise ist das V

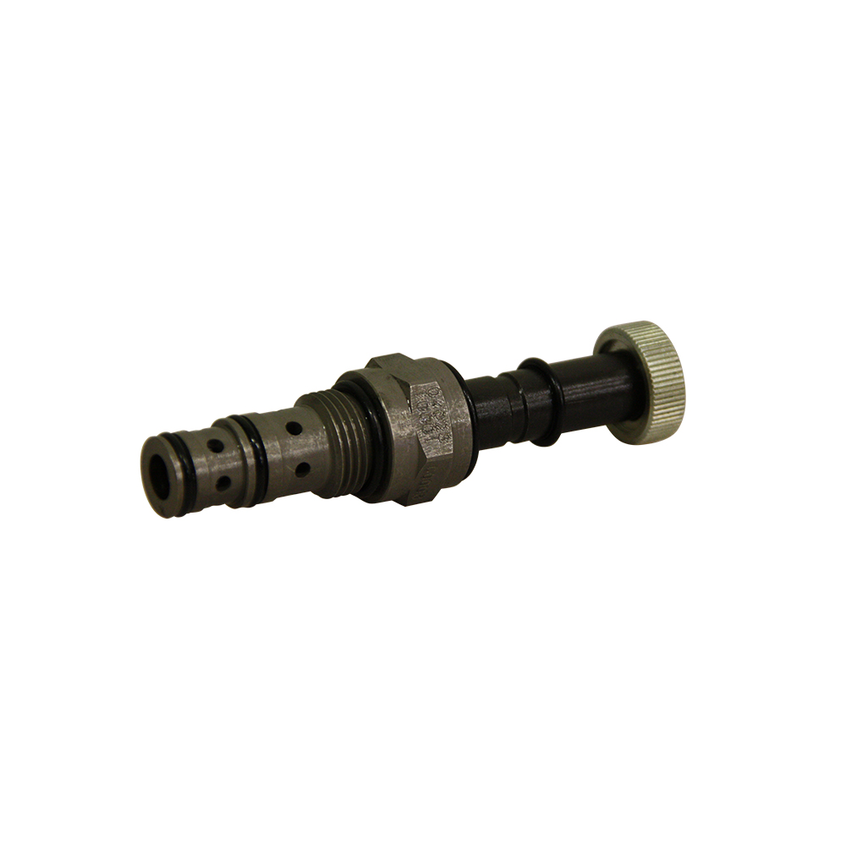

3/2 Wege Sitzventil CT-402.31 Einschraubpatrone
3/2 Wege Sitzventil CT-0402.31 Einschraubpatrone Technische Details Max. Volumenstrom (P am Anschluss 1) 5 l/min Max. Arbeitsdruck (P) 50 bar Max. Leckage bei 250 bar 20 cc/min Dichtungen NBR Anzugsdrehmoment 30 Nm Ringmutter Anzugsdrehmoment 5 Nm Gewicht (mit Magnet) 0,35 kg Not-Aus ohne

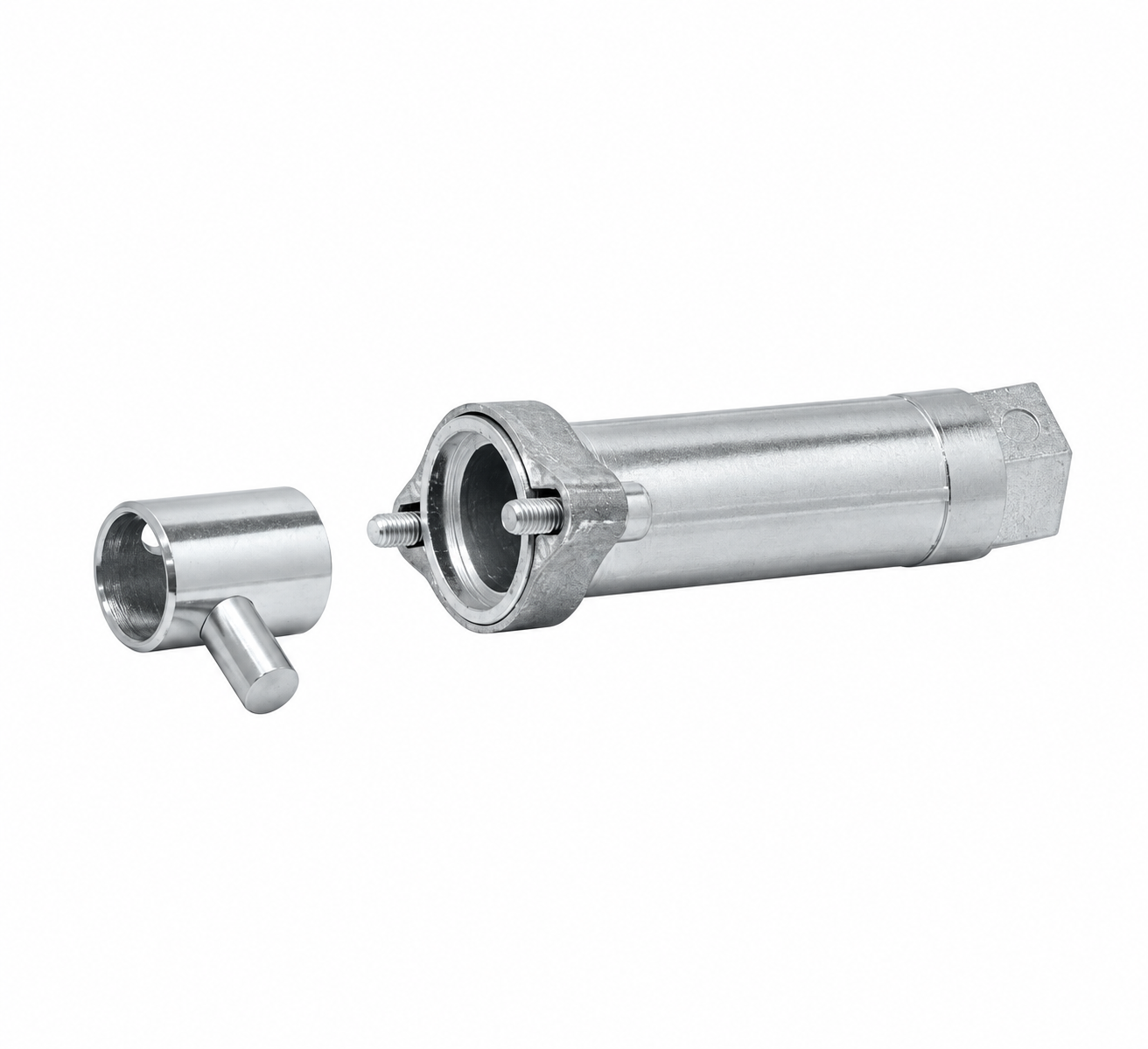

Anbausatz Bowdenzug M45 komplett
Mit diesem Anbausatz wird ein HydroControl Ventil der Baureihe HC-M45 einfach, schnell und günstig für die Bedienung mit Bowdenzug umgerüstet. Lösen Sie dazu die Schrauben des Handhebelgehäuses. Nun den Hebel ganz nach hinten drücken und das Gehäuse vom Kolben ziehen. Schrauben Sie anschließend den Bowdenzug in die Hülse und drehen die Aufnahme auf den Bowdenzug. Mit der 8mm Hülse auf dem Kolben fixieren, Hülse wieder aufschrauben und mit den mitgelieferten Schrauben handfest anziehen. Fertig! Nun kann Ihr

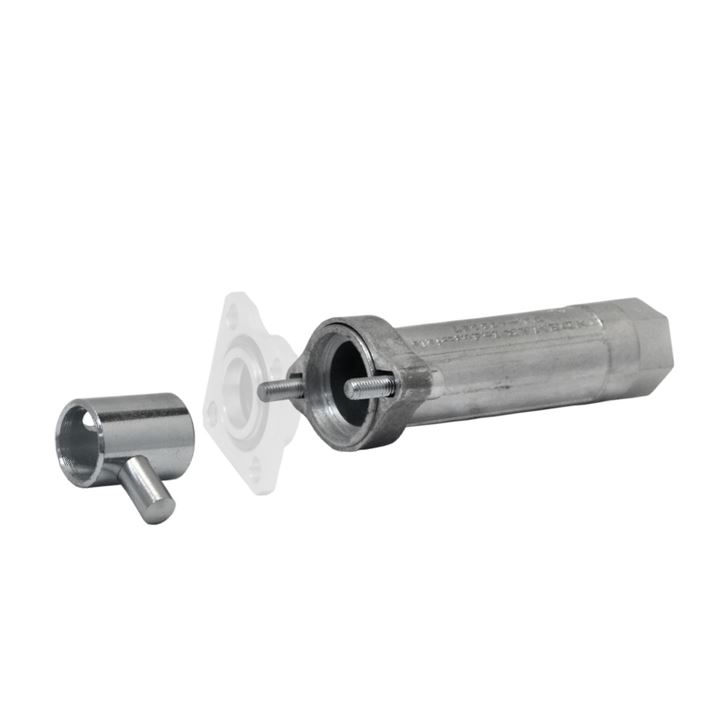

Anbausatz Bowdenzug M45 Schwimmstellung komplett
Mit diesem Anbausatz wird ein HydroControl Ventil der Baureihe HC-M45 einfach, schnell und günstig für die Bedienung mit Bowdenzug umgerüstet. Lösen Sie dazu die Schrauben des Handhebelgehäuses. Nun den Hebel ganz nach hinten drücken und das Gehäuse vom Kolben ziehen. Schrauben Sie anschließend den Bowdenzug in die Hülse und drehen die Aufnahme auf den Bowdenzug. Mit der 8mm Hülse auf dem Kolben fixieren, Hülse wieder aufschrauben und mit den mitgelieferten Schrauben handfest anziehen. Fertig! Nun kann Ihr

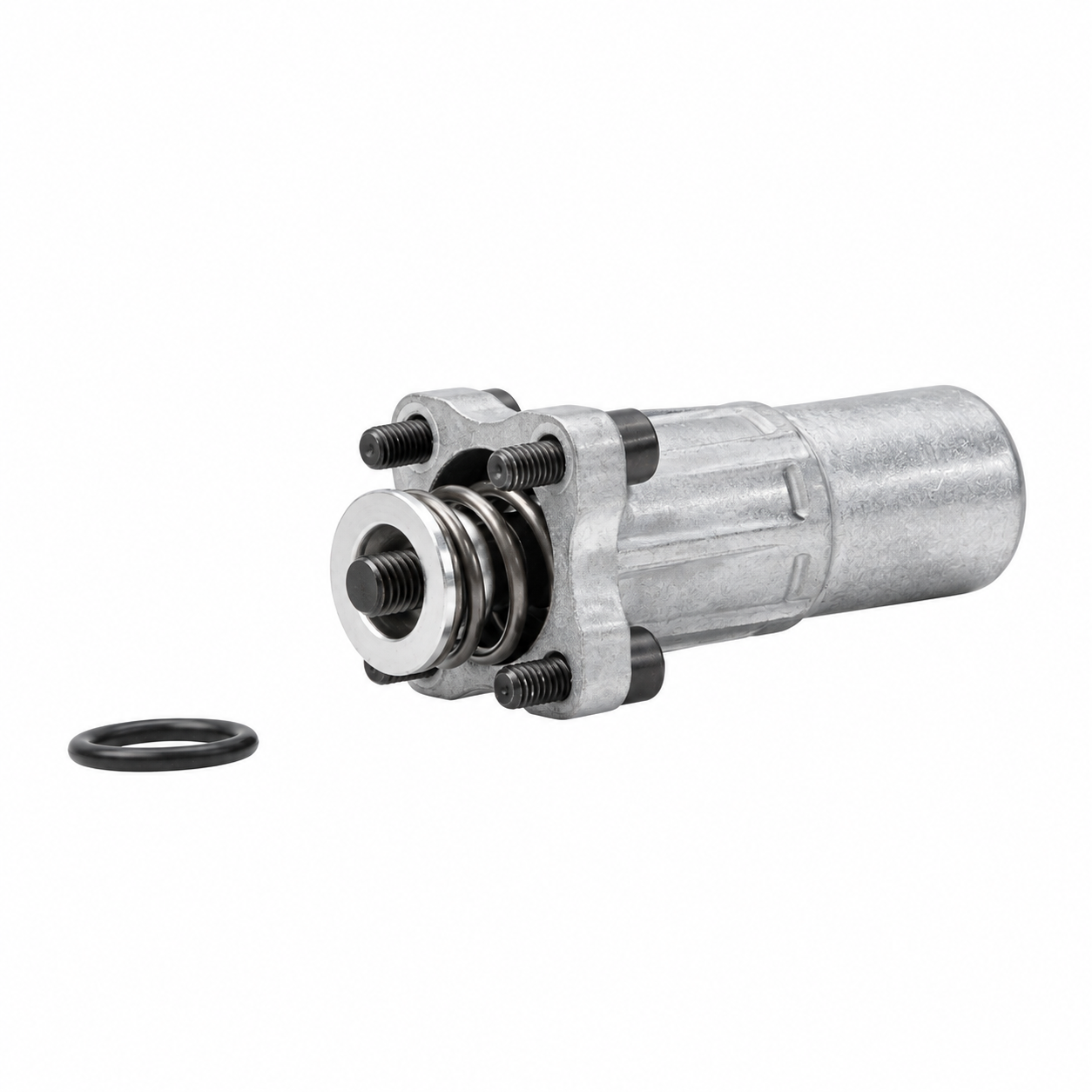

Anbausatz kpl. für Raste auf A und B-Seite (F002A), HydroControl
Anbausatz für ein HC-M45 Wegeventil. Gewicht: 0.172 kg Höhe: 8.3 cm Breite: 3.4 cm Länge: 3.4 cm
Anbausatz kpl. für Raste auf A-Seite (F003A), HydroControl
Anbausatz für ein HC-M45 Wegeventil. Gewicht: 0.172 kg Höhe: 8.3 cm Breite: 3.4 cm Länge: 3.4 cm
Anbausatz kpl. für Raste auf B-Seite (F004A), HydroControl
Anbausatz für ein HC-M45 Wegeventil. Gewicht: 0.172 kg Höhe: 8.3 cm Breite: 3.4 cm Länge: 3.4 cm
Anbausatz kpl. für Raste in der Schwimmstellung (F005A), HydroControl
Anbausatz für ein HC-M45 Wegeventil. Gewicht: 0.172 kg Höhe: 8.3 cm Breite: 3.4 cm Länge: 3.4 cm

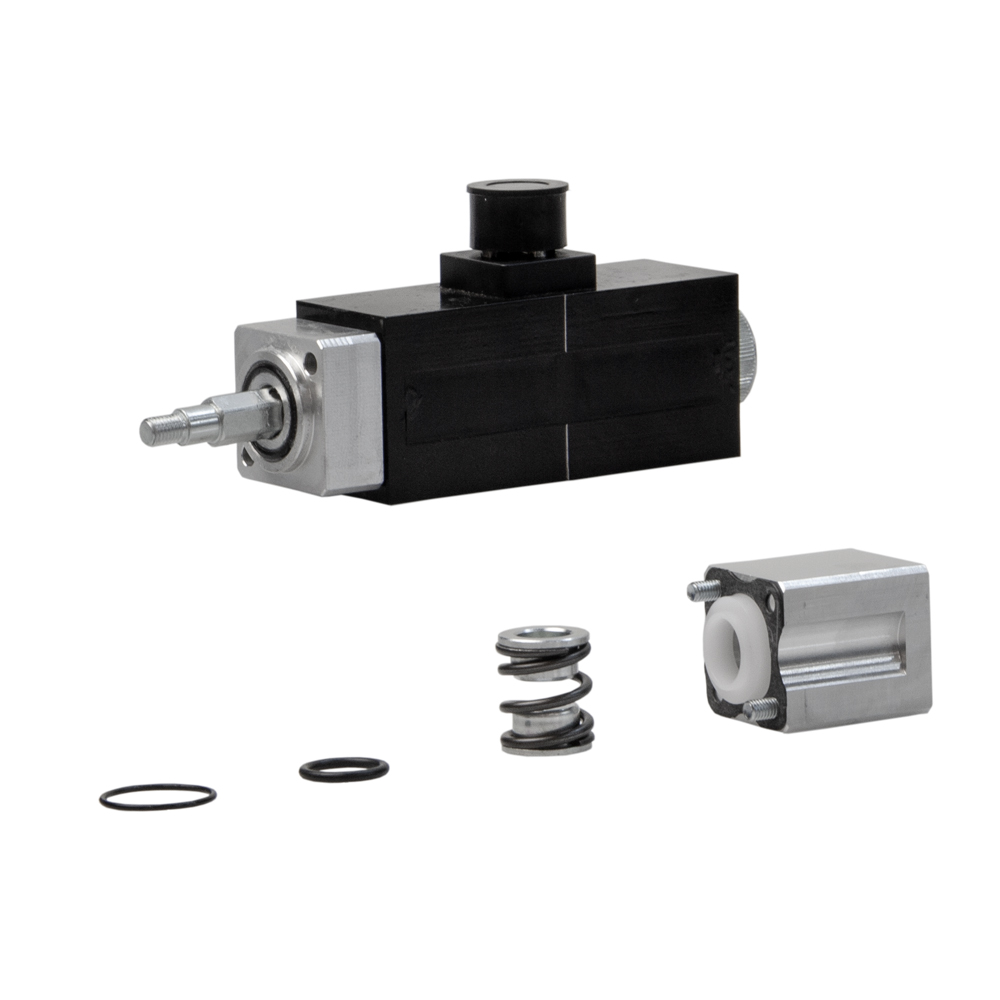

Anbausatz zur einseitigen, elektrischen Betätigung (F0150) kpl. für M45, HydroControl
Anbausatz zur (einseitigen) elektrischen Betätigung für die Ventilbaureihe HC-M45 mit allen dazugehörigen Anbauteilen und Dichtungen. Gewicht: 0.196 kg Höhe: 4.8 cm Breite: 4.8 cm Länge: 10.8 cm

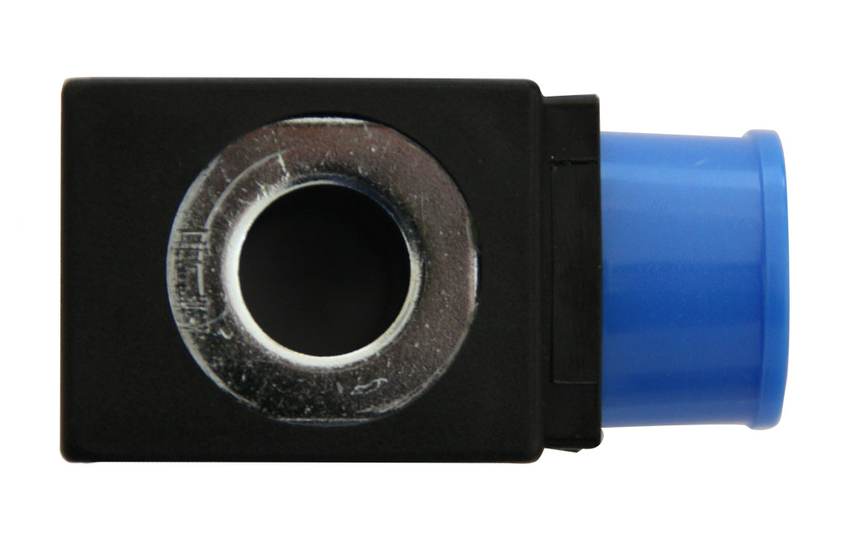

CT-9200 Magnet 22 W
CT-9200 Magnet 22 W Kerndurchmesser Ø 13,25 DIN 43650 Schutzart nach EN 60529: IP 65

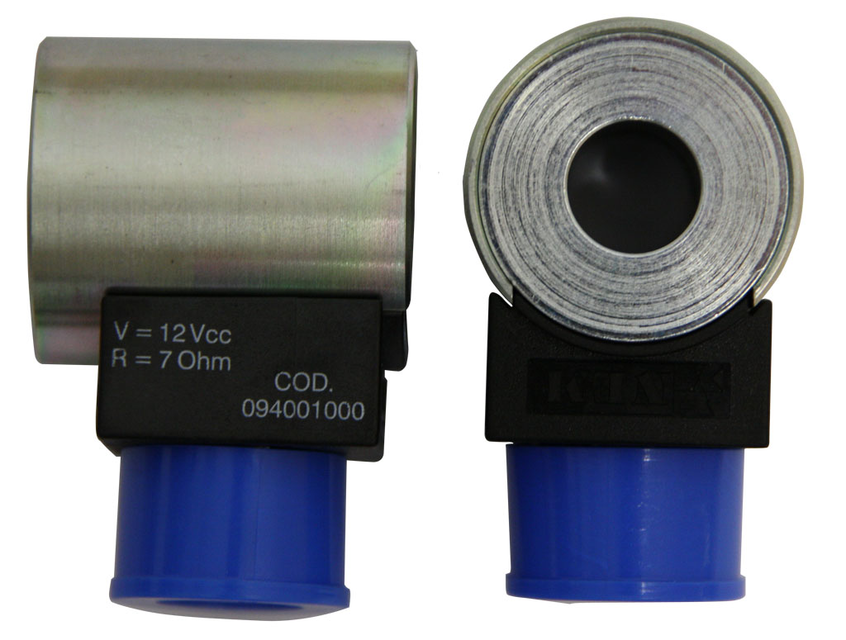

CT-9400 Magnet (20,5 Watt)
Kerndurchmesser Ø 13,25 DIN 43650 Schutzart nach EN 60529: IP 65

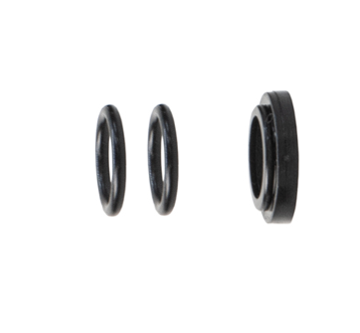

Dichtsatz für M45 (pro Arbeitssektion) HydroControl
Standard Dichtsatz für die Ventilbaureihe HC-M45 (1 x Zentrierring, 2 x Gummidichtung). Gewicht: 0.196 kg Höhe: 4.8 cm Breite: 4.8 cm Länge: 10.8 cm

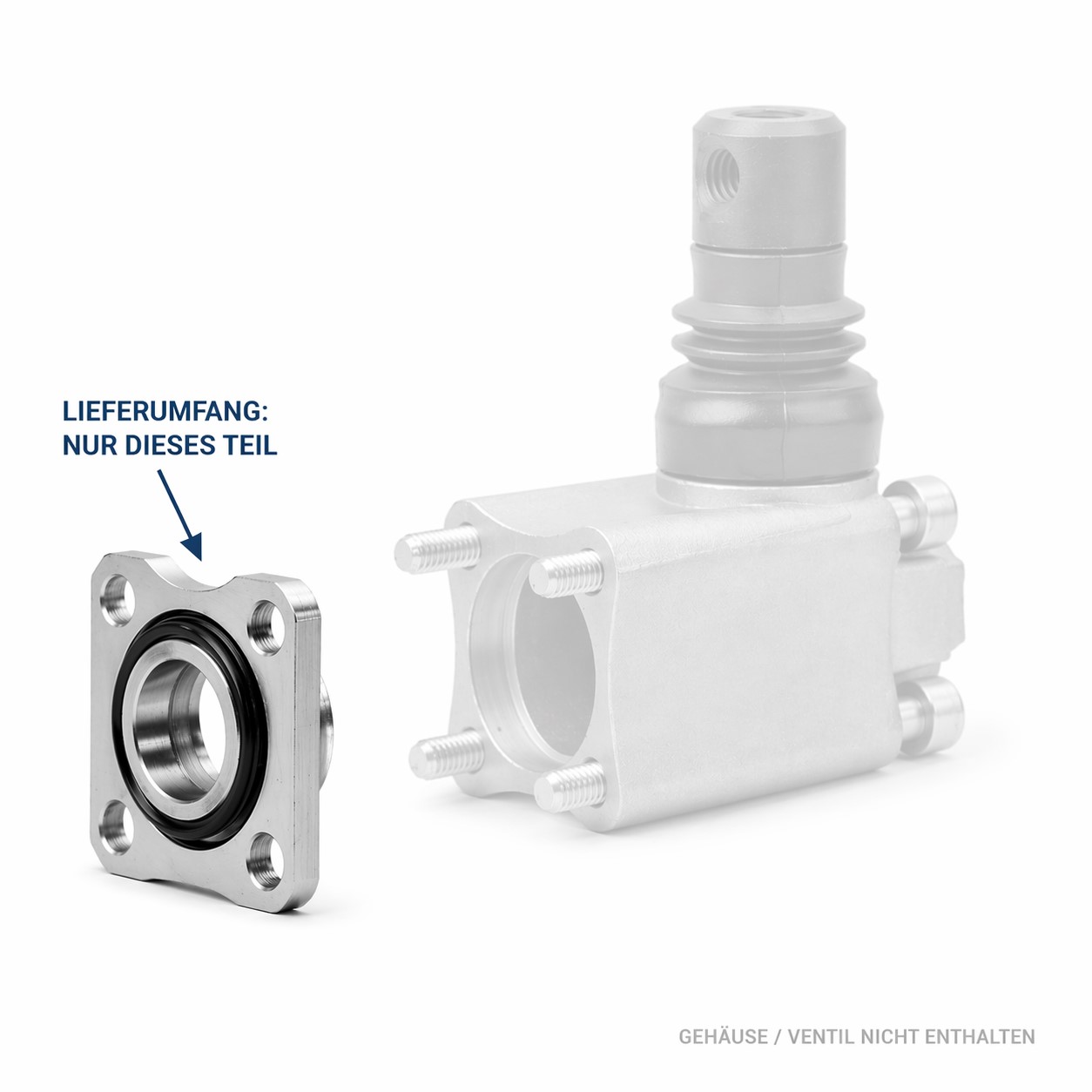

Distanzstück für W012A (Schwimmstellung) Alu inkl. 2 O-Oringen - HC-M45
Passendes Bauteil für "Anbausatz Bowdenzug M45 Schwimmstellung komplett" und die Handbetätigung mit Schwimmstellung. Achtung!Dieses Teil wird zwingend benötigt, wenn Sie Ihr HC-M45 Ventil auf Schwimmstellung umbauen möchten. Gewicht: 0.16 kg Höhe: 9.5 cm Breite: 4 cm Länge: 3.2 cm

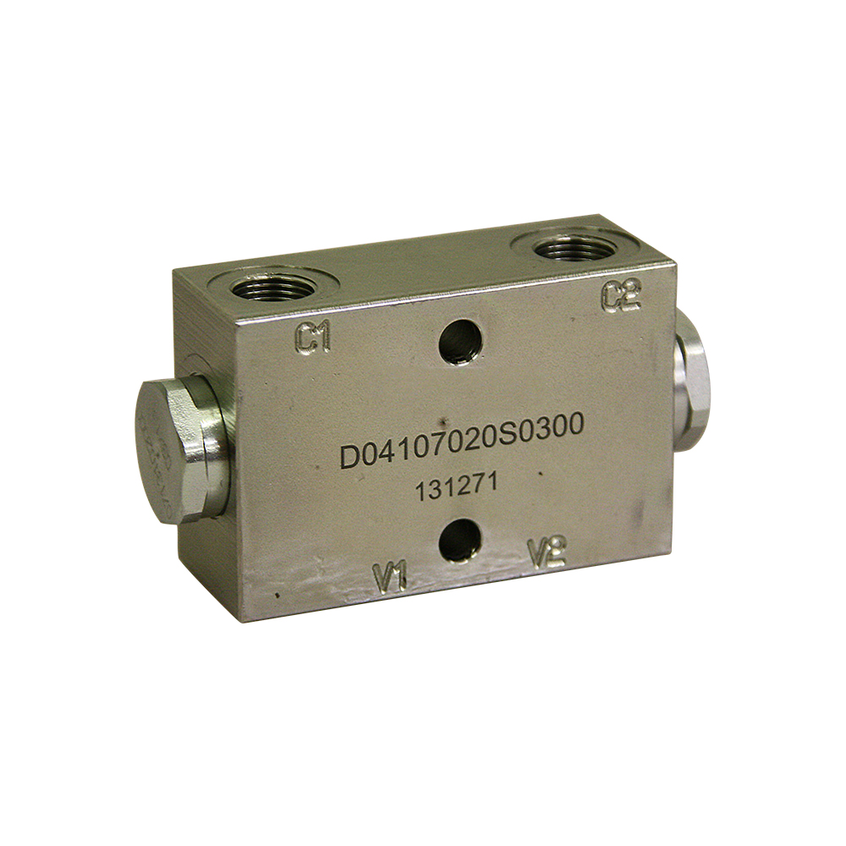

Doppelt entsperrbares Rückschlagventil - 30l/min 350bar
Technische Details nenn Volumenstrom (Q) 30 l/min Max. Arbeitsdruck (P) 250 bar bei Alugehäuse / 350 bar bei Stahlgehäuse Aufsteuerverhältniss 7:1 Anschlüsse G 3/8" Innengewinde Funktion und Anwendung Doppelt entsperrbare Rückschlagventile werden überall dort eingesetzt, wo doppeltwirkende Hydraulikzylinder auch bei nicht vorhandenem Druck in Ihrer Position bleiben sollen (z.B Oberlenker).Die als Flansch- oder für den Rohreinbau gefertigten Ventile bestehen aus zwei entsperrbaren Rückschlagvent

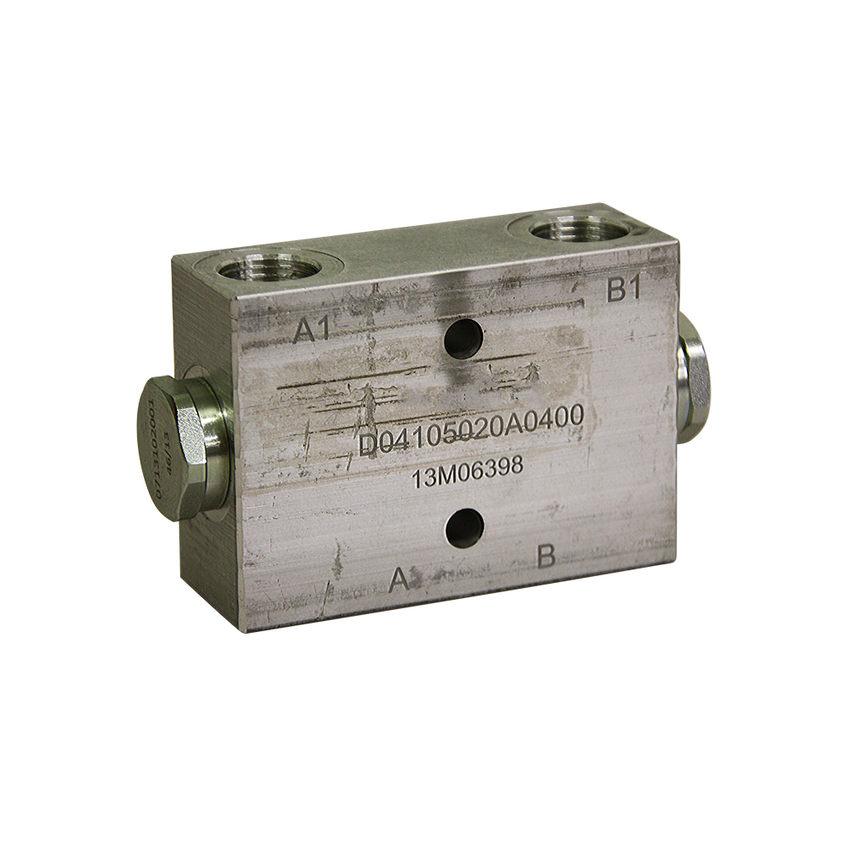

Doppelt entsperrbares Rückschlagventil - 50l/min 350bar
Technische Details nenn Volumenstrom (Q) 50 l/min Max. Arbeitsdruck (P) 250 bar bei Alugehäuse / 350 bar bei Stahlgehäuse Aufsteuerverhältniss 5:1 Anschlüsse G 1/2" Innengewinde Funktion und Anwendung Doppelt entsperrbare Rückschlagventile werden überall dort eingesetzt, wo doppeltwirkende Hydraulikzylinder auch bei nicht vorhandenem Druck in Ihrer Position bleiben sollen (z.B Oberlenker).Die als Flansch- oder für den Rohreinbau gefertigten Ventile bestehen aus zwei entsperrbaren Rückschlagvent

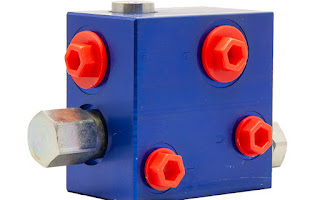

Druckaufbauventil 70 l/min / 210bar / G1/2"
Abmessungen: Gewicht: 1.16 kg Höhe: 13.29 cm Breite: 5 cm Länge: 8 cm

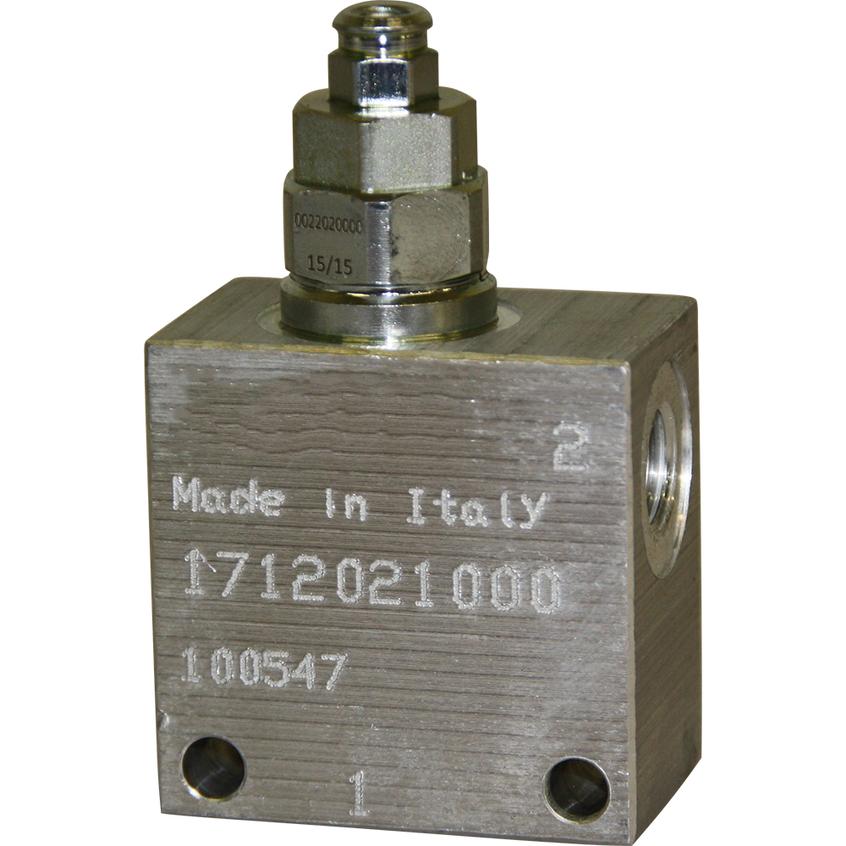

Druckbegrenzungsventil CT-022 Komplett 20/100
Druckbegrenzungsventil CT-022 Komplett 20/100 Bestehend aus Druckbegrenzungsventil CT-022 Gehäuse SAE 8/2 Aluminium G 1/4" Technische Details Nenn Volumenstrom (Q) 20 l/min Max. Arbeitsdruck (P) 20-100 bar Dichtungen NBR e PTFE Bohrung C220000 Anzugsdrehmoment 40 Nm Ringmutter Anzugsdrehmoment 5 Nm Gewicht (mit Magnet) 0,085 kg Schutzkappe 9021015101
