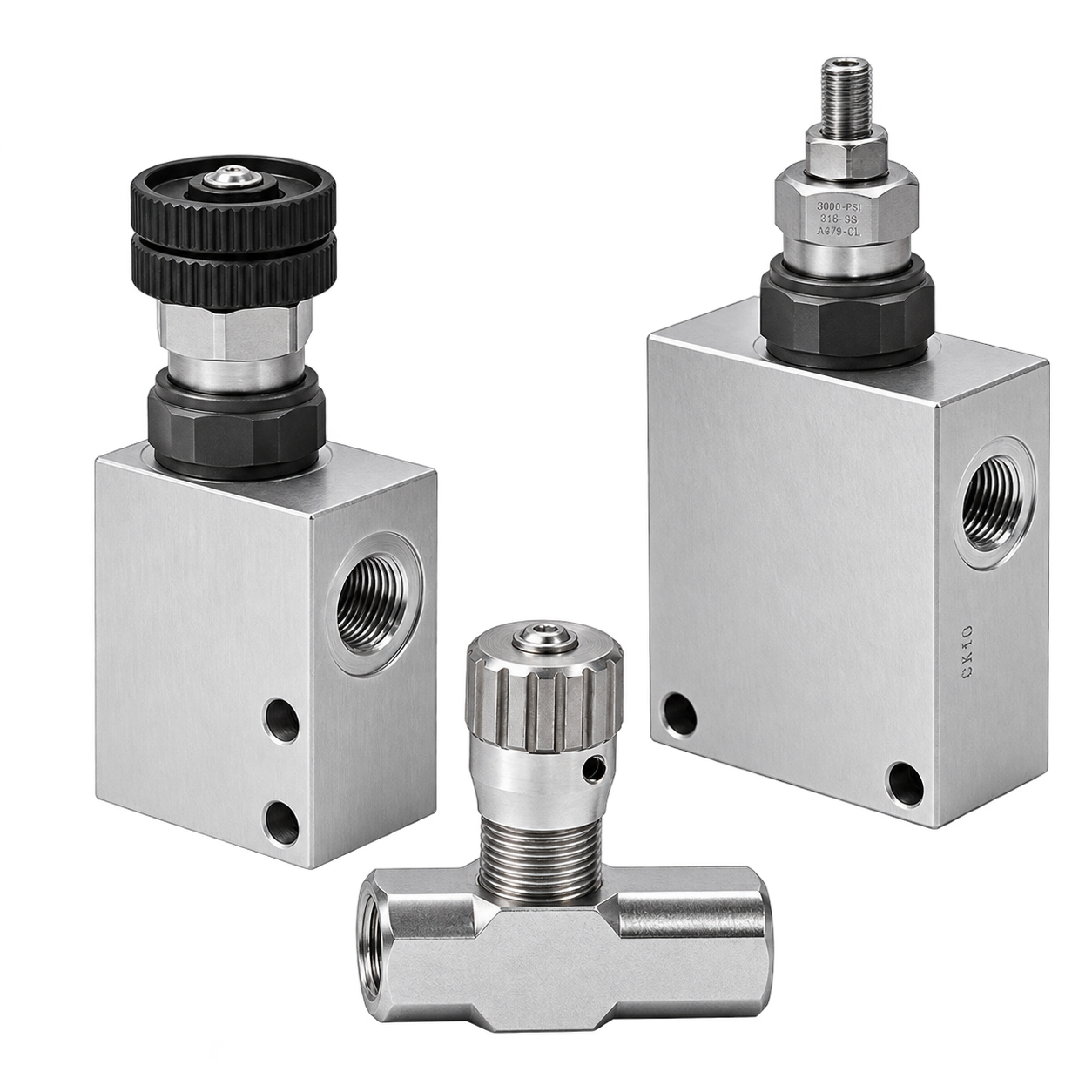

Ventile für Leitungseinbau
Ventile zum sicheren Sperren, Regeln und Steuern von Druck und Volumenstrom in hydraulischen Anlagen – für zuverlässige und präzise Abläufe.
3 Wege Proportional Stromregelventil
Proportional Stromregelventil - kompensiert, mit Handrad, stromlos geschlossen stromlos geschlossen, mit Handrad Technische Details Volumenstrom, geregelt 90 l/min Volumenstrom max. 150 l/min Pmax, Anschluss T 10 bar Pmax, Anschluss P, A 350 bar DBV Einstellbereich 5 – 250 bar Max. Strom mit 12 V 1.800 mA Max. Strom mit 24 V 900 mA PWM 120 Hz Hysterese 5 % Anzugsmoment Ringmutter 5 Nm Magnet CT-9800 bitte separat bestellen Gewicht: 4.48 kg Höhe: 13.66 cm Breite: 8.1 cm Länge:
3 Wege Proportional Stromregelventil
Proportional Stromregelventil - kompensiert, DBV 2/2 stromlos geschlossen, G 1/2" stromlos geschlossen, mit Druckbegrenzung und mit Notbetätigung Technische Details Volumenstrom, geregelt 50 l/min Volumenstrom max. 90 l/min Pmax, Anschluss T 10 bar Pmax, Anschluss P, A 350 bar Max. Strom mit 12 V 1.800 mA Max. Strom mit 24 V 900 mA PWM 120 Hz Hysterese 5 % Anzugsmoment Ringmutter 5 Nm Magnet CT-9800 bitte separat bestellen Gewicht: 2.54 kg Höhe: 7.3 cm Breite: 12.5 cm Länge
3 Wege Proportional Stromregelventil, kompensiert, DBV 2/2 stromlos geschlossen
Proportional Stromregelventil stromlos geschlossen, mit Druckbegrenzung und mit Notbetätigung Technische Details Volumenstrom, geregelt 50 l/min Volumenstrom max. 150 l/min Pmax, Anschluss T 10 bar Pmax, Anschluss P, A 350 bar DBV Einstellbereich 5 – 250 bar Max. Strom mit 12 V 1.800 mA Max. Strom mit 24 V 900 mA PWM 120 Hz Hysterese 5 % Anzugsmoment Ringmutter 5 Nm
3 Wege Stromregelventil
3 Wege kompensiertes Stromregelventil - kompensiert 90 l/min, 350 bar Technische Details Volumenstrom 90 l/min Volumenstrom geregelt 50 l/min Pmax 350 bar Einstellung über Innensechskant SAE 12 Bohrung C340000 Anzugsmoment 50 NM Plombierkappe Bestell Nr. 4029250280 Passende Gehäuse SAE 12/3 Gewicht: 0.359 kg Höhe: 3 cm Breite: 3 cm Länge: 12.9 cm
3 Wege Stromregelventil, kompensiert 90 l/min, 350 bar
3 Wege kompensiertes Stromregelventil Technische Details Volumenstrom 90 l/min Volumenstrom geregelt 50 l/min Pmax 350 bar Einstellung über Handrad SAE 12 Bohrung C340000 Anzugsmoment 50 NM Plombierkappe Bestell Nr. 4029250280 Passende Gehäuse SAE 12/3 Gewicht: 0 kg Höhe: 2.22 cm Breite: 2.22 cm Länge: 13.49 cm
3-Wege Druckreduzierventil CT-122 10/50
Druckbegrenzungsventil CT-122 10/50 Technische Details Nenn Volumenstrom (Q) 10 l/min Max. Arbeitsdruck (P) am Anschluss 2 350 bar Max. Arbeitsdruck (P) am Anschluss 1 100 bar Max. Arbeitsdruck (P) am Anschluss 3 1 bar Dichtungen NBR e PTFE Bohrung C320000 Anzugsdrehmoment 40 Nm Gewicht (mit Magnet) 0,25 kg
3-Wege Druckreduzierventil direktgesteuert - 10l/min - CT-122
Einschraubpatrone CT-122.1 Gehäuse Typ SAE 8/3 Stahl oder Aluminium G 1/4" Technische Details Nenn Volumenstrom (Q) 10 l/min Max. Arbeitsdruck (P) 250 bar / 350 bar Reduzierter Druck - Einstellbereich 5-50 bar / 20-100 bar (auf Anfrage erhältlich) Betätigung Hydraulisch / Direkt Dichtungen NBR & PTFE Druckreduzier- bzw. Druckminderventile werden verwendet, um einen sekundären Hydraulikkreislauf mit einem niedrigeren Druck zu versorgen, als den Hauptkreislauf.Der gewünschte D
3-Wege-Stromregelventil 3/4" druckkompensiert, Aluminium, 60l/min, 230 bar - HBS
Das vorgesteuerte HBS Druckbegrenzungsventil eignet sich zur zuverlässigen Druckabsicherung und Entlastung in hydraulischen Anlagen. Das Ventil ist für einen maximalen Volumenstrom von 60 l/min und einen maximalen Betriebsdruck von 300 bar ausgelegt. Der einstellbare Druckbereich liegt bei 60-200 bar, die Standard-Druckeinstellung beträgt 200 bar. Das Gehäuse besteht aus eloxiertem Aluminium. Die Anschlüsse sind mit P und T = 1/2" G sowie Pil = 1/4" G ausgeführt. Durch die vorgesteuerte Bauweise ist das V
3/2 Wege Sitzventil CT-402.31 Einschraubpatrone
3/2 Wege Sitzventil CT-0402.31 Einschraubpatrone Technische Details Max. Volumenstrom (P am Anschluss 1) 5 l/min Max. Arbeitsdruck (P) 50 bar Max. Leckage bei 250 bar 20 cc/min Dichtungen NBR Anzugsdrehmoment 30 Nm Ringmutter Anzugsdrehmoment 5 Nm Gewicht (mit Magnet) 0,35 kg Not-Aus ohne
CT-9200 Magnet 22 W
CT-9200 Magnet 22 W Kerndurchmesser Ø 13,25 DIN 43650 Schutzart nach EN 60529: IP 65
CT-9400 Magnet (20,5 Watt)
Kerndurchmesser Ø 13,25 DIN 43650 Schutzart nach EN 60529: IP 65
Doppelt entsperrbares Rückschlagventil - 30l/min 350bar
Technische Details nenn Volumenstrom (Q) 30 l/min Max. Arbeitsdruck (P) 250 bar bei Alugehäuse / 350 bar bei Stahlgehäuse Aufsteuerverhältniss 7:1 Anschlüsse G 3/8" Innengewinde Funktion und Anwendung Doppelt entsperrbare Rückschlagventile werden überall dort eingesetzt, wo doppeltwirkende Hydraulikzylinder auch bei nicht vorhandenem Druck in Ihrer Position bleiben sollen (z.B Oberlenker).Die als Flansch- oder für den Rohreinbau gefertigten Ventile bestehen aus zwei entsperrbaren Rückschlagvent
Doppelt entsperrbares Rückschlagventil - 50l/min 350bar
Technische Details nenn Volumenstrom (Q) 50 l/min Max. Arbeitsdruck (P) 250 bar bei Alugehäuse / 350 bar bei Stahlgehäuse Aufsteuerverhältniss 5:1 Anschlüsse G 1/2" Innengewinde Funktion und Anwendung Doppelt entsperrbare Rückschlagventile werden überall dort eingesetzt, wo doppeltwirkende Hydraulikzylinder auch bei nicht vorhandenem Druck in Ihrer Position bleiben sollen (z.B Oberlenker).Die als Flansch- oder für den Rohreinbau gefertigten Ventile bestehen aus zwei entsperrbaren Rückschlagvent
Druckaufbauventil 70 l/min / 210bar / G1/2"
Abmessungen: Gewicht: 1.16 kg Höhe: 13.29 cm Breite: 5 cm Länge: 8 cm
Druckbegrenzungsventil CT-022 Komplett 20/100
Druckbegrenzungsventil CT-022 Komplett 20/100 Bestehend aus Druckbegrenzungsventil CT-022 Gehäuse SAE 8/2 Aluminium G 1/4" Technische Details Nenn Volumenstrom (Q) 20 l/min Max. Arbeitsdruck (P) 20-100 bar Dichtungen NBR e PTFE Bohrung C220000 Anzugsdrehmoment 40 Nm Ringmutter Anzugsdrehmoment 5 Nm Gewicht (mit Magnet) 0,085 kg Schutzkappe 9021015101

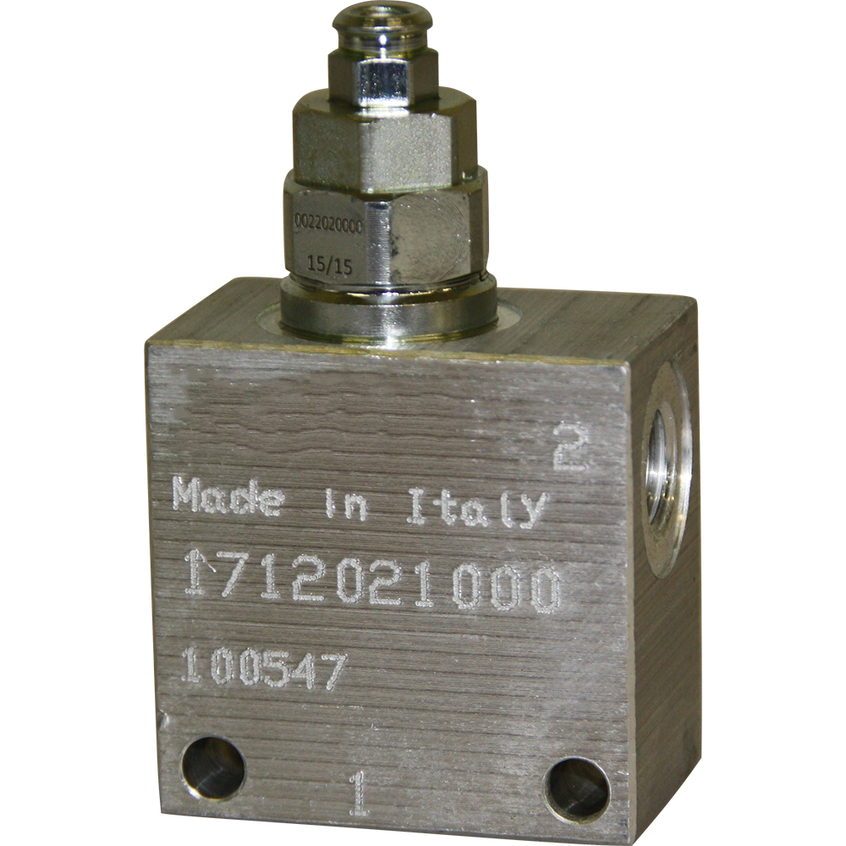

Druckbegrenzungsventil CT-022 Komplett 20/220
Druckbegrenzungsventil CT-022 Komplett 20/220 Bestehend aus Druckbegrenzungsventil CT-022 Gehäuse SAE 8/2 Aluminium G 1/4" Technische Details Nenn Volumenstrom (Q) 20 l/min Max. Arbeitsdruck (P) 40-220 bar Dichtungen NBR e PTFE Bohrung C220000 Anzugsdrehmoment 40 Nm Ringmutter Anzugsdrehmoment 5 Nm Gewicht (mit Magnet) 0,085 kg Schutzkappe 9021015101

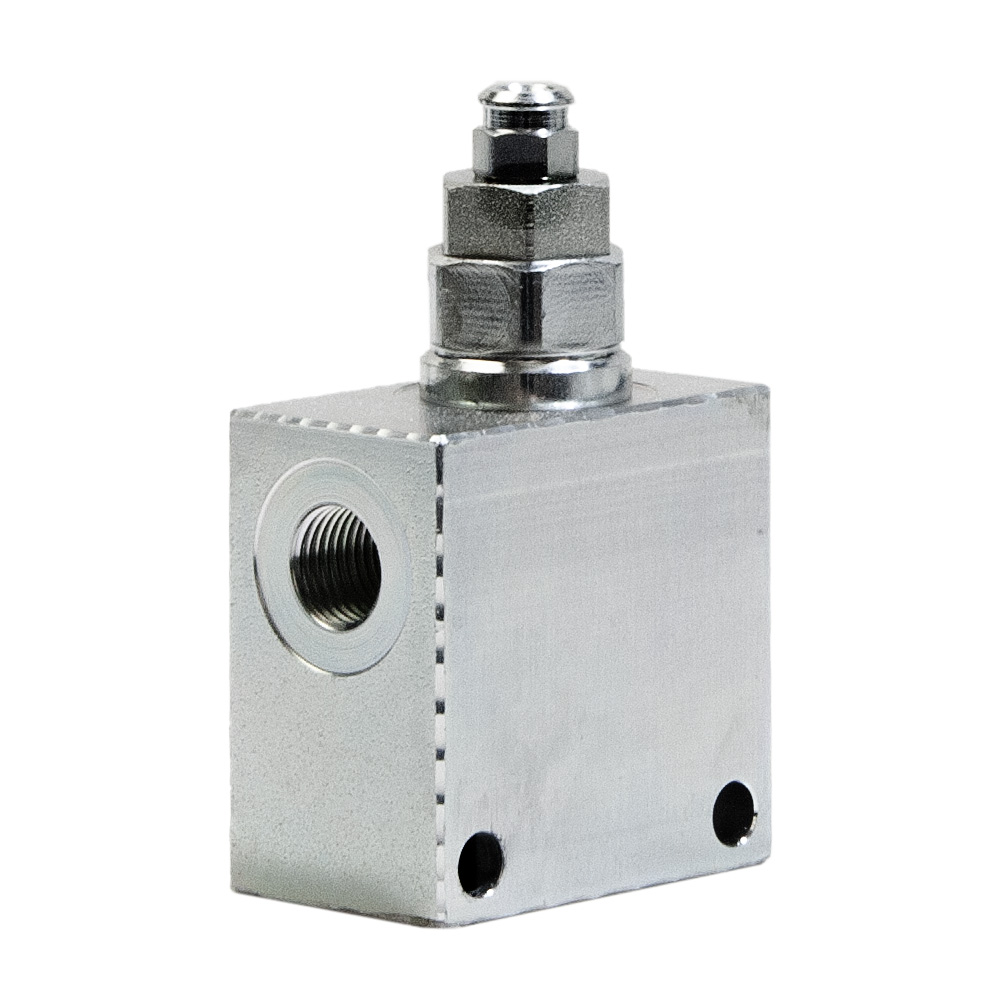

Druckbegrenzungsventil direktgesteuert - 20l/min - CT-022
Einschraubpatrone CT-022 Gehäuse Typ SAE 8/2 Stahl oder Aluminium G 1/4" Technische Details Nenn Volumenstrom (Q) 20 l/min Max. Arbeitsdruck (P) 420 bar Öffnungsdruck - Einstellbereich 20-100 bar / 40-220 bar / 50-350 bar (auf Anfrage) Betätigung hydraulisch / direkt Dichtungen NBR & PTFE Druckbegrenzungsventile werden in hydraulischen Anwendungen zur Überdruckabsicherung verwendet.Die grundsätzliche Aufgabe eines Überdruckventils ist es, den Druck in einem Hydrauliksystem au

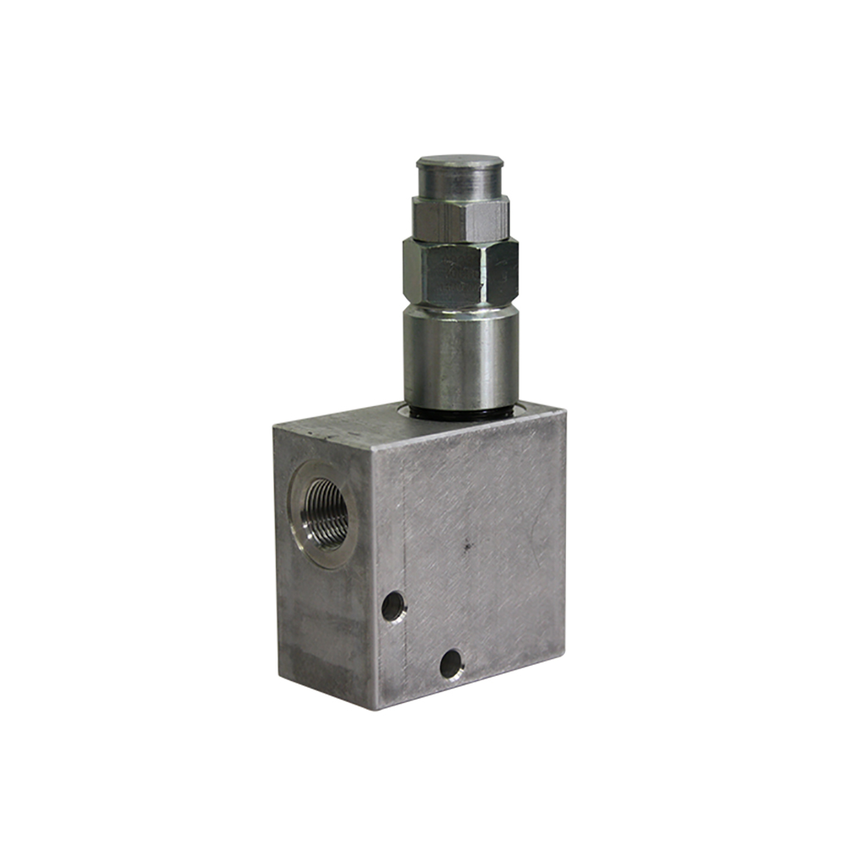

Druckbegrenzungsventil direktgesteuert - 40l/min - CT-023
Einschraubpatrone CT-023 Gehäuse Typ SAE 10/2 Stahl oder Aluminium G 3/8" oder G 1/2" Technische Details Nenn Volumenstrom (Q) 40 l/min Max. Arbeitsdruck (P) 420 bar Öffnungsdruck - Einstellbereich 40-140 bar / 120-250 bar / 220-410 bar Betätigung hydraulisch / direkt Dichtungen NBR & PTFE Druckbegrenzungsventile werden in hydraulischen Anwendungen zur Überdruckabsicherung verwendet.Die grundsätzliche Aufgabe eine Überdruckventils ist es, den Druck in einem Hydrauliksystem au

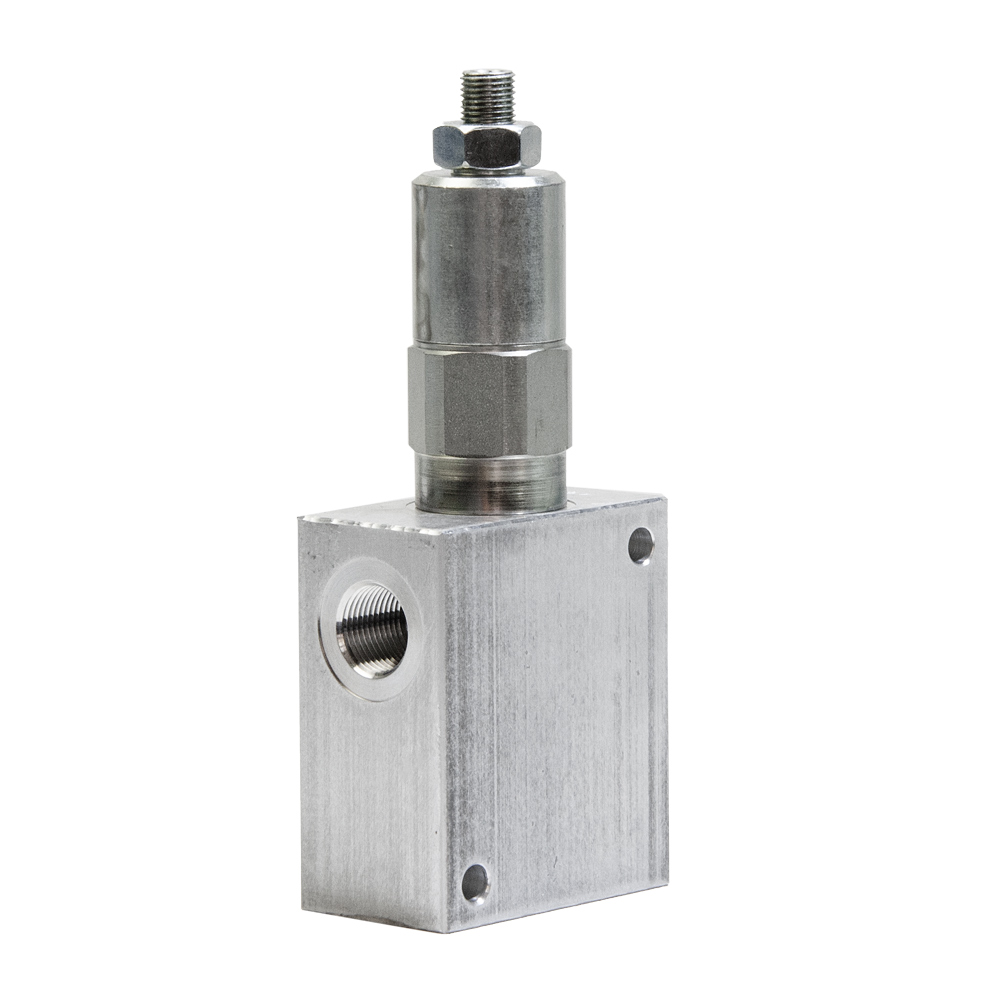

Druckbegrenzungsventil vorgesteuert - 100l/min - CT-033
Einschraubpatrone CT-033 Gehäuse Typ SAE 10/2 Stahl oder Aluminium G 1/2" Technische Details Nenn Volumenstrom (Q) 100 l/min Max. Arbeitsdruck (P) 350 bar Öffnungsdruck - Einstellbereich 20-350 bar Betätigung hydraulisch / vorgesteuert Dichtungen NBR & PTFE Druckbegrenzungsventile werden in hydraulischen Anwendungen zur Überdruckabsicherung verwendet.Die grundsätzliche Aufgabe eine Überdruckventils ist es, den Druck in einem Hydrauliksystem auf einen maximales Wert zu beschrä

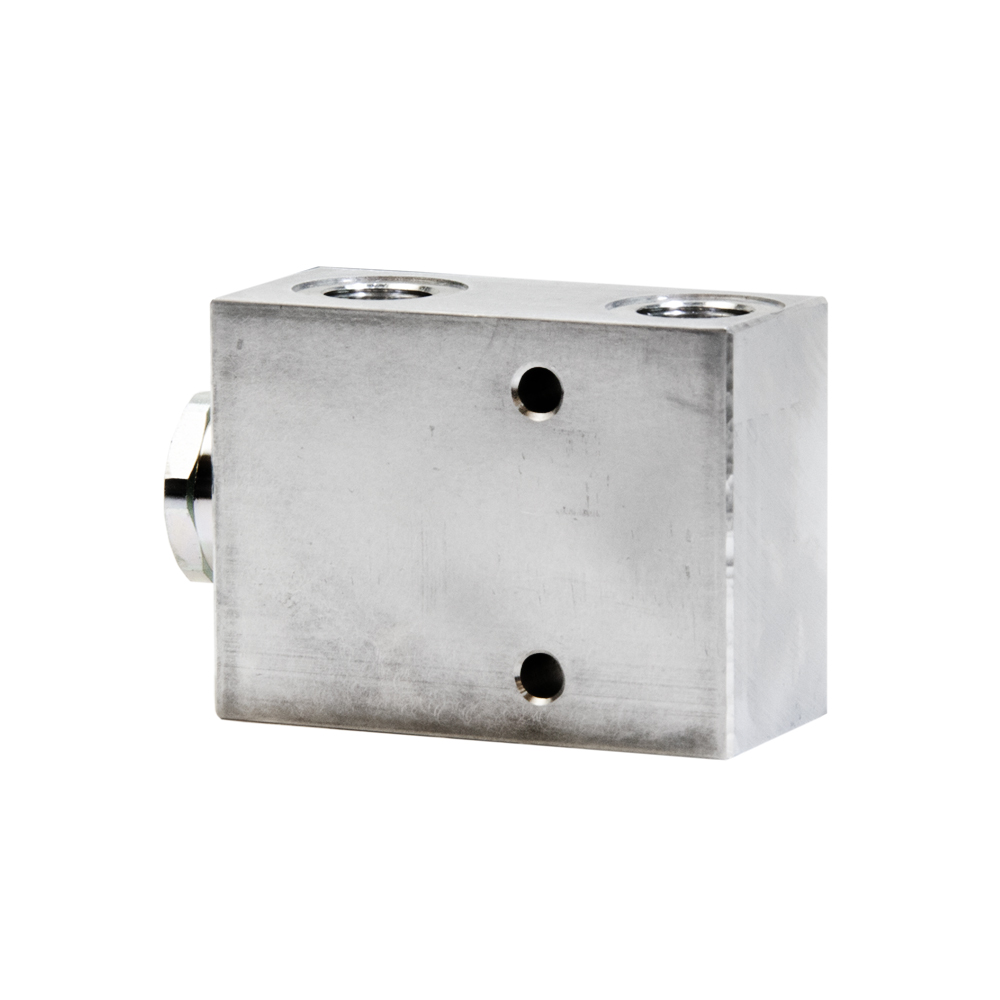

Einfach entsperrbares Rückschlagventil - 40l/min 350bar
Technische Details nenn Volumenstrom (Q) 40 l/min Max. Arbeitsdruck (P) 210 bar Aufsteuerverhältniss 7:1 Anschlüsse G 3/8" Innengewinde Funktion und Anwendung Einfach entsperrbare Rückschlagventile werden überall dort eingesetzt, wo einfachwirkende Hydraulikzylinder auch bei nicht vorhandenem Druck in Ihrer Position bleiben sollen (z.B Greifer, Hebebühnen, ect.).Das Rückschalgventil wird intern durch den Steuerdruck der Gegenseite geöffnet. Um ein leckagefreies Absperren des Rückschalgventils z

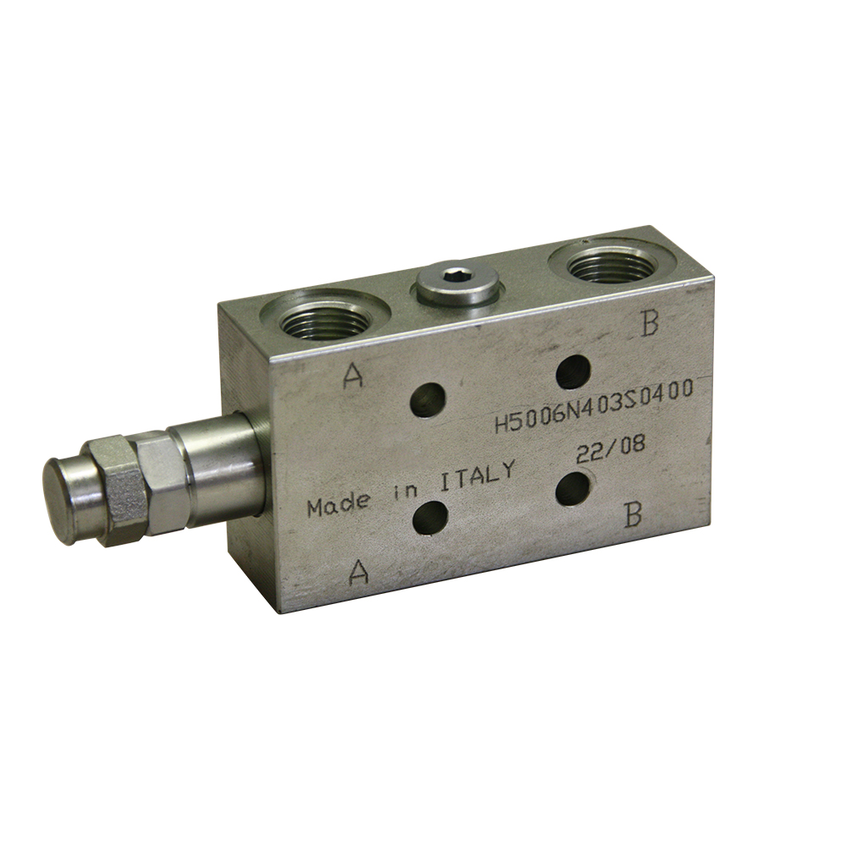

Einfach Lasthalteventil 70 l, Flanschbar, G 1/2“, 350 bar
Einfach Senkbremsventil, Leitungseinbau, G 1/2“ Technische Details Volumenstrom 70 l/min P max 350 bar Einstellbereich 120 – 350 bar Einstellwert/ Umdrehung 114 bar Standard Einstellung 4 l/min 350 bar Nicht Kompensiert Anschlüsse G 1/2“ Typ H5006N Plombierkappe Bestell Nr. 9021030190 Gewicht: 1.7 kg Höhe: 3.45 cm Breite: 6.95 cm Länge: 16 cm

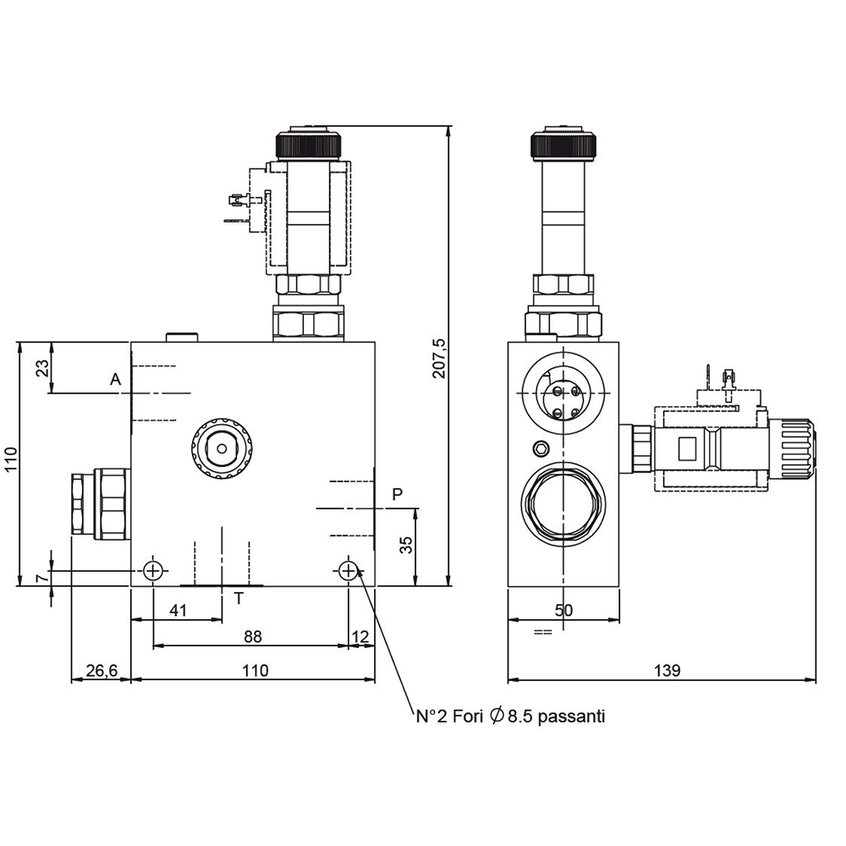

FR-3C 3-Wege Stromregelung 150/90 l/min, 350 bar, 3/4" o.Überdruck m. Einstellrad
FR-3C 3-Wege Stromregelung stromlos geschlossen, mit Handrad Technische Details Volumenstrom, geregelt 90 l/min Volumenstrom max. 150 l/min Pmax, Anschluss T 10 bar Pmax, Anschluss P, A 350 bar DBV Einstellbereich 5 – 250 bar Max. Strom mit 12 V 1.800 mA Max. Strom mit 24 V 900 mA PWM 120 Hz Hysterese 5 % Anzugsmoment Ringmutter 5 Nm Magnet CT-9800 bitte separat

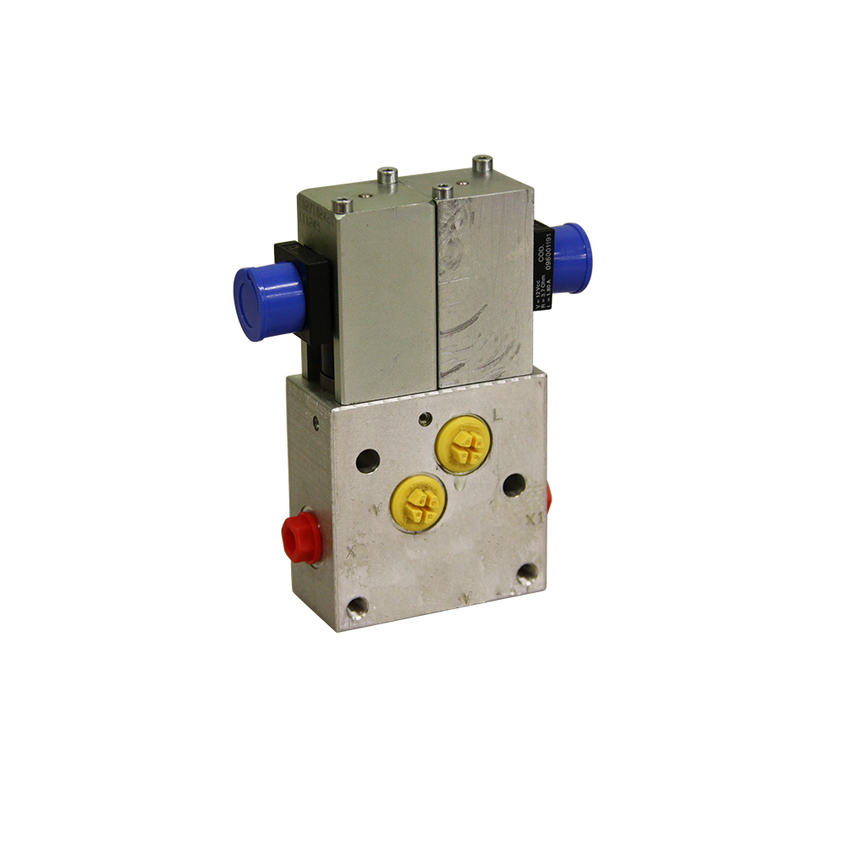

Hydraulische Vorsteuerung für Wegeventile und Verstellpumpen
Hydraulische Vorsteuerung für Wegeventile und Verstellpumpen Pmax, Anschluss V 50 bar Pmax, Anschlüsse X-X1-Y-Y1 3-18 bar / 3-28 bar Pmax, Anschluss L 1 bar Volumenstrom 2 l/min Leckage 16 cm³ Max. Strom mit 12 V 1.600 mA Max. Strom mit 24 V 800 mA PWM 120 Hz Hysterese 5 % Widerstand 12 V 3,7 Ohm – 24 V 15,5 Ohm Schutzklasse mit Standard Stecker IP 65

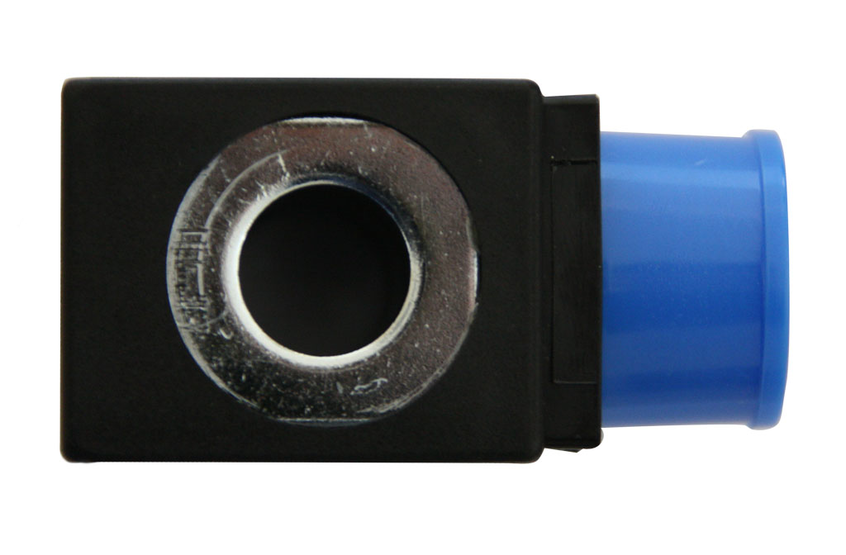

Magnet 12V 18 W
Leistung 18 W Schutzklasse IP65 ED 100 % Spannung 12 VDC Elek. Wiederstand 7,5 Ohm Strom max. 1,8 A Steckverbinder DIN 43650 / EN175301-803 Innendurchmesser 13 mm
