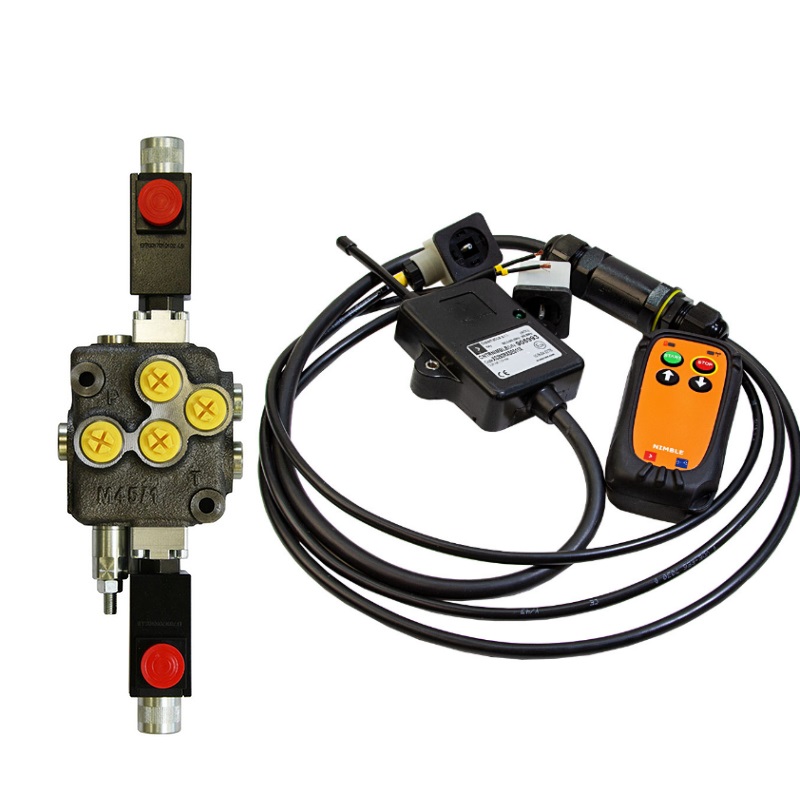

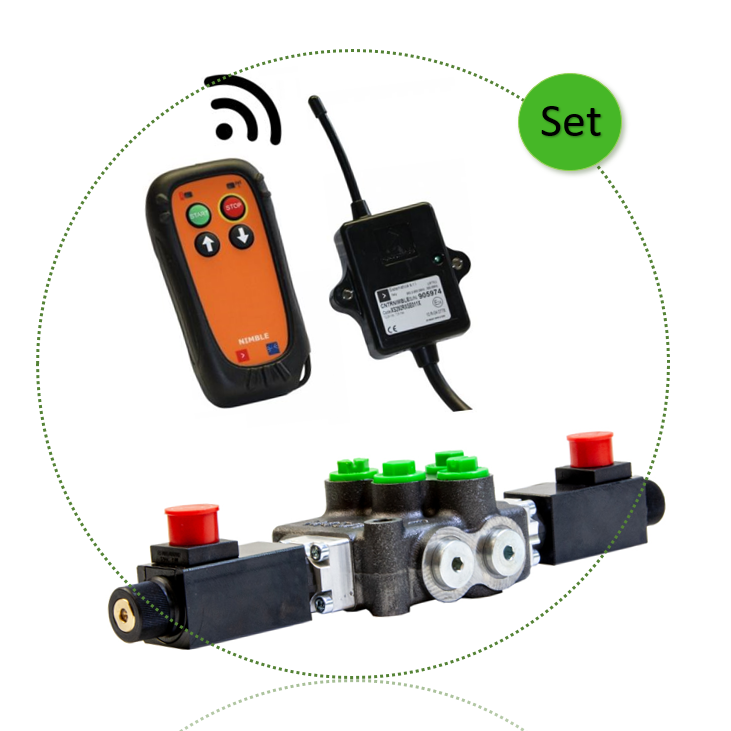

Komplettset - Monoblock Hydrocontrol M45 + Nimble Handfunk
Produktinformationen "Komplettset - Monoblock Hydrocontrol M45 + Nimble Handfunk"

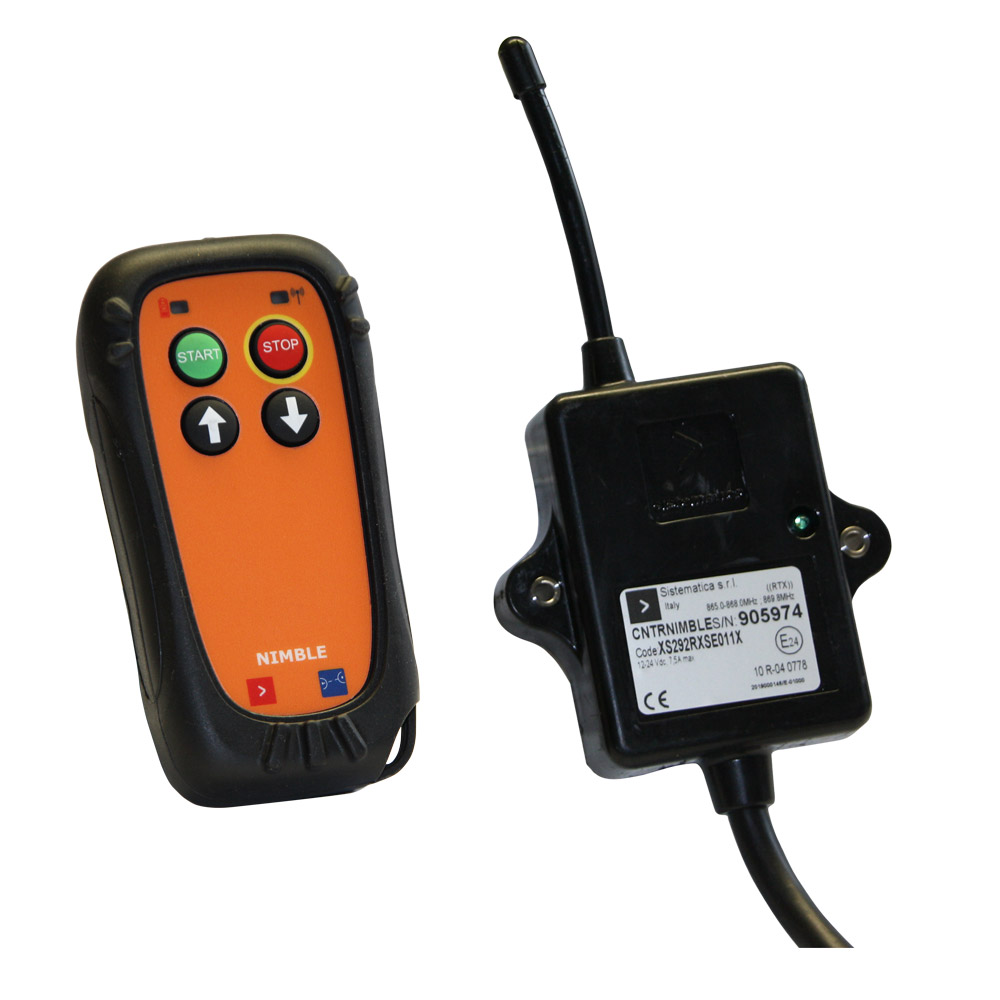

Der Seilwinden-Handfunk und die Steuerung sind dank des Schutzgrads IP67 nahezu vollkommen wasserdicht und aus hochwiderstandsfähigem Kunststoff hergestellt. Die Gummischale gewährleistet Griffsicherheit und schützt das Bedienteil selbst bei einem Fall aus bis zu 4 Metern Höhe. Die eingebauten Schutzkomponenten sichern die Nimble gegen Verpolung und schützen das Gerät während Installations- und Wartungsvorgängen.
CLOSELINK
Die bidirektionale CloseLink-Kommunikation ist der Kern von Nimble. Dank des kontinuierlichen Dialogs zwischen Palmtop und Control - ler hat der Bediener die Lage ständig im Griff und kann jederzeit mit maximaler Effizienz eingreifen
EINZIGARTIG
Jedes Nimble-System hat einen eindeutigen Code, der im Werk definiert wird und die Interaktion mit anderen Sistematica-Systemen verhindert, sodass gewährleistet wird, dass die Anweisungen nur unter den Komponenten desselben Systems ausgetauscht werden
ÜBEREINSTIMMUNG MIT DEN NORMEN
Richtlinie 1999/5/CE (FTEG)
EN 60950-1,
EN 301 489-3,
EN 300 220-2,
EN 60204-32
Richtlinie 2004/104/EG
FCC Teil 15.249
WASSERFESTIGKEIT
Die Nimble Palmtops und Steuerungen sind dank des Schutzgrads IP67 vollkommen wasserdicht.
STABILITÄT
Die Nimble Palmtops werden aus hochwiderstandsfähigem gepresstem Kunststoff hergestellt, mit Gummischale, die eine Griffsicherheit garantiert und bei einem Herunterfallen schützt, auch bei einem Fall aus bis zu 4 Metern Höhe.
ERGONOMIE
Die Proportionen des Palmtops sind das Ergebnis angebrachter Bewertungen und gestatteten einen bequemen und leichten Griff. Das leichte Gewicht und die kleinen Maße gewährleisten eine umfassende Bedienfreundlichkeit.
VERPOLGESCHÜTZT
Der Einsatz vorgesehener Schutzkomponenten gegen eine Verpolung der Speisung garantiert den Schutz des Geräts während der Installations- und Wartungsvorgänge.
SCHUTZ DER AUSGÄNGE
Alle Ausgänge sind vor Kurzschluss, Überströme und Gegenspannungen geschützt, wodurch der Parallelbetrieb zu anderen Aktoren ermöglicht wird.
TECHNISCHE INFORMATIONEN
| Palmptop | |
|
Nr. Steuerungen
|
2 |
| Frequenz | ISM 868/915 MHz |
| Spannungsversorgung |
Nr. 2 Batterien AAA 1,5V
|
| Standby-Aufnahme | ~5 A |
|
Durchschnittliche
Aufnahme bei Übertragung
|
25 mA |
| Maximale Reichweite | 150m im freien Bereich und ohne Hindernisse |
| Schutzgrad IP67 |
Tastatur aus Silicongummi
|
| Gewicht (mit Batterien) | 120 g |
| Betriebstemperatur |
Von -20°C bis +55°C
|
| Maße | 109x56x30 mm |
| Controller | |
| Nr. der Ausgänge | 2 |
| Frequenz | ISM 868/915 MHz |
| Schutzgrad | IP68 |
| Versorgungsspannung | 12-24Vdc±10% |
| Arbeitstemperatur | von -20°C bis +55°C |
| Leistungs-MOS-FET | |
|
Maximaler Strom
für Ausgang
|
5A |
|
Maximaler Strom
für ingesamt
|
7A |
| Antenne | Extern |
|
Maße (ohne Antenne)
|
58x80x22 mm |

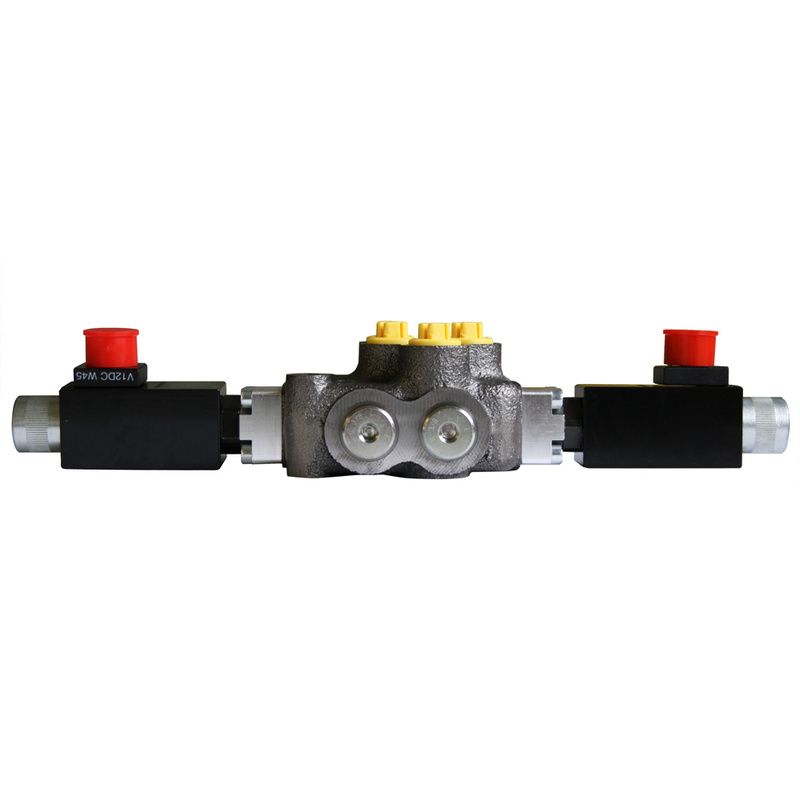

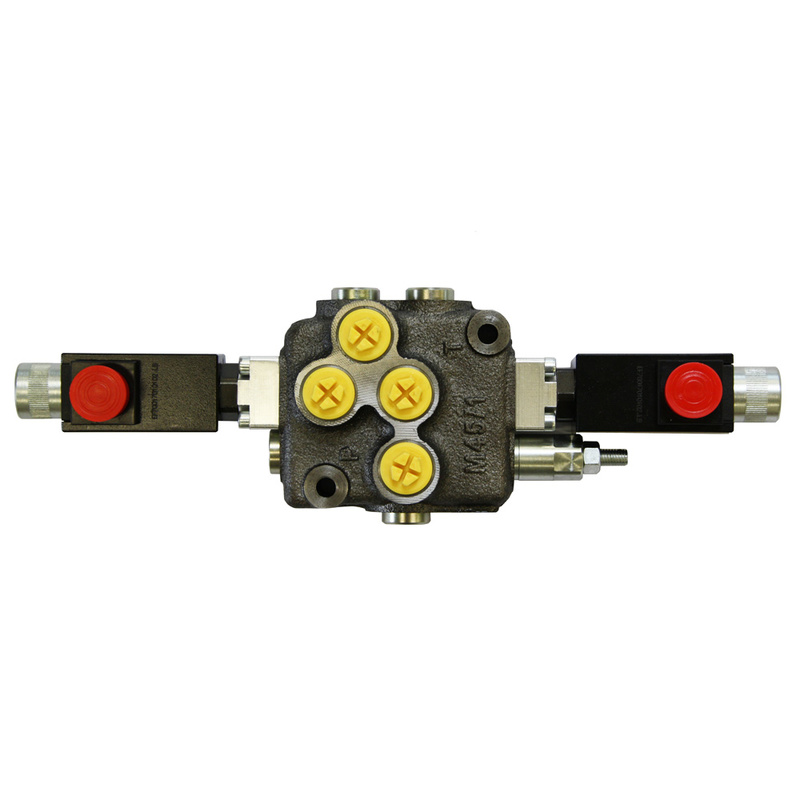

1 x Monoblock Wegeventil 1 Sektion, elektrisch direkt beätigt
Magnet Spannung 12V
- Q Nenn 45 l/min
- P max 250 bar
- Anschlüsse G 3/8"
Sektion 1 = doppeltwirkend, federzentriert, elektrisch direkt betätigt 12V
1 x Druckölweiterleitungsstopfen zur Eigenmontage
| Eingang | IR 301 (180) |

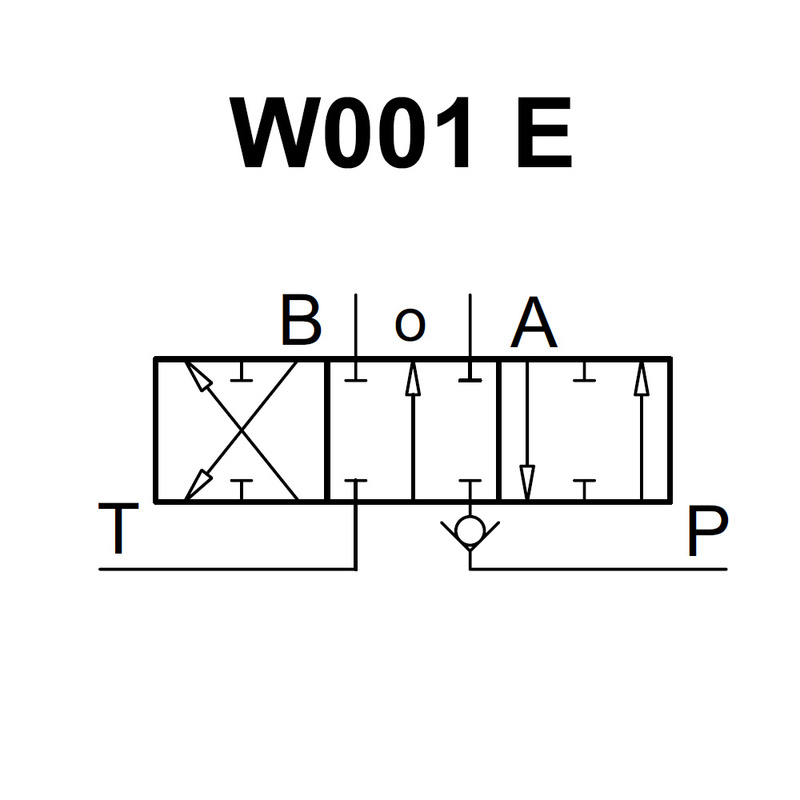

| Arbeitssektion | W001E H036 |
| Ausgang | MJ-A G03 |
Anwendungen für Seilwinden Handfunk
Winden und Seilwinden, Hydraulikkräne für LKW, Industrieautomation, Anhänger für
Sondertransporte, Abschlepper, Fahrzeuge und Ausrüstungen für die Landwirtschaft,
Hydraulische Steuereinheiten, Hubladebühnen
Dokumentation
Jetzt auch mit HPCO (High Pressure Carry Over) Montagezeichnung.
Betriebsanleitung Nimble Funkfernsteuerung
Anmelden
Similar Items
Die Zweiwegekommunikation CloseLink ist das Herzstück des Nimble Handfunks. Aufgrund der ständigen Interaktion zwischen dem mobilen Handgerät und der Steuereinheit hat der Benutzer die Lage immer voll im Griff, da er jederzeit sofort eingreifen kann. Auf einer freien Fläche und ohne Hindernisse verfügt die Funkfernsteuerung über eine Reichweite von bis zu 150 m, wodurch sie sich perfekt für die Ansteuerung einer Anwendung über größere Entfernung eignet. Der Nimble Handfunk ist technisch so gebaut, dass das Risiko einer Störung des Funks durch externe Signale auf ein Minimum reduziert ist. Die maximale Standby Zeit vom Nimble Funk beträgt 2.500 Stunden und bis zu 200 Stunden dauerhafter Anwendung sind möglich, dafür werden nur 2 AAA Batterien benötigt. TECHNISCHE INFORMATIONEN Bedieneinheit Anzahl der Steuerungen 2 Frequenz 865,4 - 868,2 MHz Spannungsversorgung 2 Batterien AAA 1,5V Stromaufnahme im StandBy < 5 μA Stromaufnahme im Betireb ~ 25 mA Maximale Reichweite ca. 150 m im freien Bereich und ohne Hindernisse IP-Schutzklasse IP67 - Tastatur aus Silikongummi Gewicht (inkl. Batterien) ca. 120 g Betriebstemperatur von -20°C bis +55°C Maße 109 x 56 x 30 mm Empfänger Anzahl der Ausgänge 2 Frequenz 865,4 - 868,2 MHz IP-Schutzklasse IP68 Versorgungsspannung 12-24 Vdc ± 10% Arbeitstemperatur von -20°C bis +55°C Maximaler Strom je Ausgang 5A Maximaler Strom ingesamt 7A Antenne extern Maße (ohne Antenne) 58 x 80 x 22 mm Folgende wichtige Normen erfüllt der Nimble Funk: Richtlinie 1999/5/CE (FTEG) über Funkanlagen und Telekommunikationsendeinrichtungen (Artikel 3, Artikel 10 und Anhang 4) EN 60950-1 Sicherheit und Gesundheit EN 301 489-3 Elektromagnetische Verträglichkeit EN 300 220-2 Nutzung des Funkfrequenzspektrums EN 60204-32 Sicherheit elektrischer Geräte Richtlinie 2004/104/EG Elektromagnetische Verträglichkeit Kraftfahrzeuge FCC Teil 15.249 Haupteinsatzbereiche der Nimble: Winden und Seilwinden LKW Kräne Nutzfahrzeuge der Land- und Forstwirtschaft Abschleppfahrzeuge Kipper Rollstuhl-Hebebühnen Weitere Eigenschaften des Nimble Handfunks: EinzigartigAufgrund des eindeutigen Codes, den jedes Nimble System verwendet, kann die Funkfernsteuerung auch problemlos mit anderen Sistematica Produkten in der Nähe benutzt werden ohne dass es zu einer Störung kommt.WasserdichtDas Handgerät und die Steuereinheit sind Dank des Schutzgrads IP67 komplett wasserdicht und deshalb auch witterungsbeständig. Extrem belastbarDas Handgerät besteht aus gepresstem hochwiderstandsfähigem Kunststoff mit Gummischale, um Griffsicherheit zu garantieren und das Gerät zu schützen. Die Bedieneinheit übersteht problemlos einen Fall aus bis zu 4 m Höhe. Des Weiteren ist sie für den Betrieb bei widrigen Temperaturen von - 20°C bis + 55°C ausgelegt.Schutz der AusgängeAlle Ausgänge sind vor Kurzschluss, Überströme und Gegenspannungen geschützt, wodurch der Parallelbetrieb zu anderen Aktoren ermöglicht wird.
